10월 23일, 세계적으로 유명한반도체제조업체로옴"의 출시를 발표했습니다.BD67871MWV-Z,” 3상 브러시리스 DC 모터 드라이버IC중전압 시스템(12V ~ 48V 시스템)을 위한 "TriC3™" 기술을 사용합니다. ROHM의 독자적인 드라이브 로직을 통합함으로써 이 모터 드라이버 IC는 FET 발열 감소와 낮은 EMI*1 특성을 모두 성공적으로 달성했습니다. 이 두 가지 기능은 일반적으로 트레이드오프 관계로 인해 동시에 달성하기 어렵습니다.
TriC3 란 무엇입니까?
TriC3는 ROHM이 개발한 지능형 게이트 드라이브 기술로, FET 전압 정보를 빠르게 감지하고 게이트 제어를 실시간으로 조정하여 전력 소비 감소와 전자파 간섭(EMI)의 이중 최적화를 달성합니다. 이 기술은 BD67871MWV-Z와 같은 12V~48V 정격 전압 3상 브러시리스 모터 드라이버 IC에 적용됩니다. 낮은 EMI 성능을 보장하면서 FET 열 발생을 약 35% 줄입니다.
신제품은 ROHM의 독자적인 지능형 게이트 드라이브 기술인 "TriC3™"을 사용하여 FET의 전압 정보를 고속으로 감지하고 실시간 게이트 제어를 가능하게 합니다. 이 제어 방법은 스위칭 시 FET 전력 소비를 낮춰 발열을 줄일 뿐만 아니라 링잉*2을 억제하여 낮은 EMI 특성을 달성합니다. 실제 모터 검증 결과, 신제품은 ROHM의 기존 정전류 구동 제품과 비교하여 EMI 수준에서 FET 발열을 약 35% 감소시키는 것으로 확인되었습니다. 또한 신제품은 중압 산업용 장비 모터 드라이버 IC에 일반적으로 사용되는 표준 패키지 유형(UQFN28)과 핀 레이아웃을 채택하여 회로 수정 및 새로운 설계에 대한 작업량을 줄이는 데 도움이 됩니다.

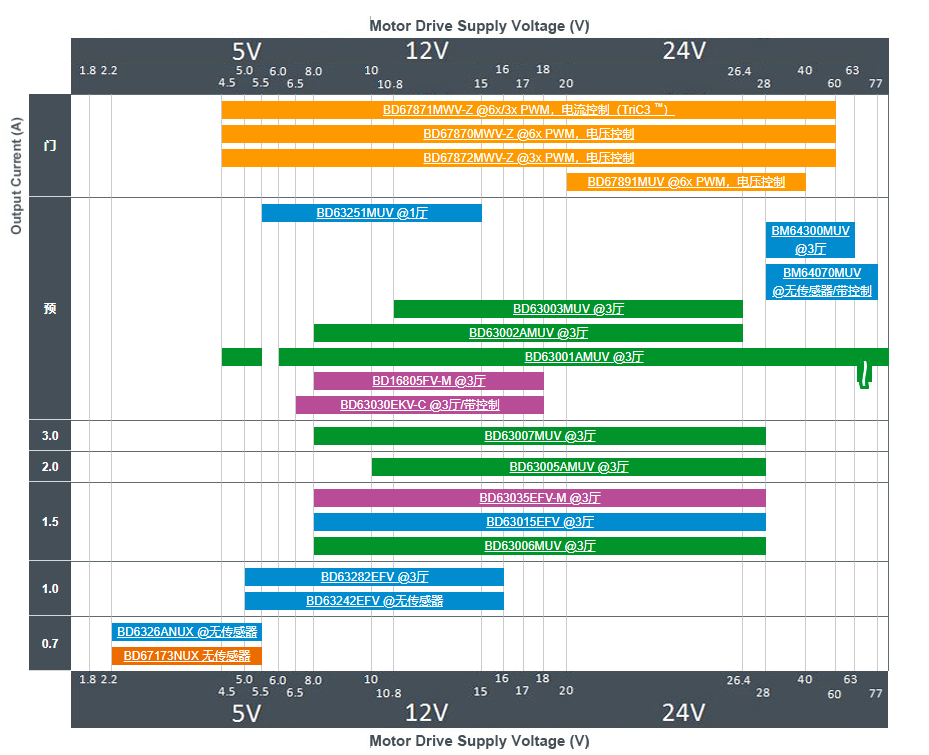

ROHM의 3상 브러시리스 DC 모터 드라이버 IC는 홀 센서 장착 모터 및 센서리스 모터와 모두 호환됩니다. 켜짐 각도는 120도, 150도, 180도(사인파 구동)입니다. 매우 효율적이고 안정적인 드라이버인 ROHM은 급지 장치, 다면 거울, 팬 모터, 광학 디스크 드라이브(ODD) 등을 위한 솔루션을 포함한 광범위한 제품 라인업을 제공합니다.
BD67871MWV-Z에는 EMI를 억제하고 모터 구동 시스템의 MOSFET 전력 장치의 발열을 줄이는 혁신적인 Active GateDrive(TriC3TM)가 탑재되어 있습니다. TriC3TM은 MOSFET 전력 장치 주변의 다양한 전압을 모니터링하고 이 전압 정보를 사용하여 MOSFET 전력 장치의 게이트 구동 전류를 지능적으로 제어함으로써 이러한 기능을 달성합니다. 3상 브러시리스DC 모터 애플리케이션용으로 설계된 게이트 드라이버 IC입니다. 6개의 N채널 전력 MOSFET으로 구성된 3개의 하프 브리지를 최대 60V까지 구동할 수 있습니다. 효율을 위해 부트스트랩 커패시터 충전 중 동기 정류 기능을 갖추고 있습니다. TriC3TM은 정전류 구동 유형임에도 불구하고 세류 충전 펌핑을 통해 100% PWM 듀티 사이클과 높은 임피던스를 구현합니다.
특징
◼ 혁신형 액티브 게이트 드라이브(TriC3TM)
다중 레벨 게이트 드라이브 전류 제어
실시간 게이트 전류 제어 기반
출력 상태에서 감지된 정보
데드타임 조정 제어
◼ 60V 3상 브러시리스 DC 모터 게이트 드라이버
넓은 4.5V ~ 60V 입력 전압 범위
◼ 부트스트랩 기반 게이트 드라이버 아키텍처
동안 동기 정류 기능
부트스트랩 커패시터 충전
전류 소스를 갖춘 부트스트랩 게이트 드라이버
100% 듀티 사이클 작동 및 고임피던스(Hi-Z) 상태를 위한 회로
◼ 초저 IVCCQ(수면 모드에서 < 1μA)
◼ 3.3V 및 5V 논리 입력 지원
◼ *_SH에서 최대 -5V의 네거티브 과도 전류 지원
◼ UART를 통한 IN/IN, EN/IN 모드 지원
◼ 컴팩트한 QFN 패키지 및 설치 공간
◼ UART 통신 프로토콜
◼ TriC3TM 기본 전류는 외부 저항기 또는 내부 정전류로 선택 가능
◼ 게이트 드라이버 전원 공급 장치(VREG)에는 LDO 및 차지 펌프 기능이 있습니다.
◼ SHUNT 핀을 사용하면 외부 저항기로 전류 감지 가능
◼ 통합 보호 기능
VCC UVLO 보호
부트스트랩(V*_BST-*_SH) UVLO 보호
VREG UVLO 보호
열 차단
오류 상태 표시기(xFAULT)
