  • Stmicroelectronics STM32F413CGU6 마이크로 컨트롤러 : 데이터 시트, 성능, 기능


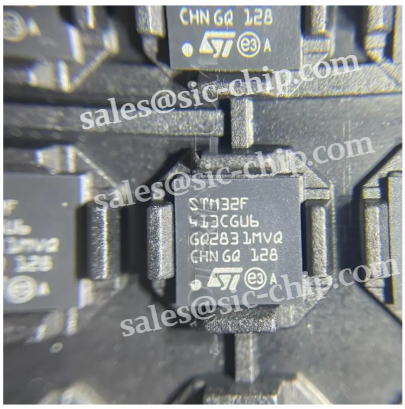

stmicroelectronics STM32F413CGU6+BOM

그만큼stmicroelectronics STM32F413CGU6팔 & reg; Cortex & Reg; -M4 기반 MCU가있는 FPU, 125 DMIPS 성능을 위해 최대 100MHz에서 작동합니다. 1MB 플래시, 320KB SRAM 및 USB OTG FS, 3 CAN, ADC, 2 DAC 및 여러 직렬 포트와 같은 인터페이스가 특징입니다. 저전력 모드 (수면, 정지, 대기)를 사용하면 산업 및 의료 응용 프로그램에 적합합니다. UFQFPN48 패키지로 제공되는이 제품은 -40 & deg; C ~ +105 & deg; C에서 작동하며 산업 제어, 오디오 처리 및 저전력 IOT 장치에 이상적입니다.

STMICROElectronics STM32F413CGU6의 기능

그만큼STM32F413CGU6고성능 ARM & reg를 기반으로 한 STMICROELECTRONICS의 STM32F413XG 시리즈의 마이크로 컨트롤러입니다. 피질 & reg; -m4 코어. 산업 제어, 의료 기기, 오디오 처리 및 기타 시나리오에 적합한 풍부한 주변 장치 및 저전력 기능을 통합합니다. 다음은 핵심 특성입니다.

1. 프로세서 코어

  • 핵심: 32 비트 암 & reg; FPU (Floating Point Unit)가있는 Cortex & Reg; -M4, DSP 지침 및 메모리 보호 장치 (MPU)를 지원합니다.
  • 성능: 최대 100MHz 클럭 속도, 125 DMIPS 성능 (Dhrystone 2.1 벤치 마크). 적응 형 실시간 가속기 및 무역이 장착되어 있습니다. (예술 가속기 및 무역;) 제로 웨이트 스테이트 플래시 실행을위한.

2. 메모리 구성

  • 플래시 메모리: 1024 KB (1MB), 지원 보안 기능 (읽기 보호, PCrop) 및 일회성 프로그래밍 가능 (OTP) 메모리 (512 바이트).
  • SRAM: 320 KB (256 kb + 64kb), 제로 웨이트 스테이트 액세스가 가능합니다.
  • 외부 메모리 인터페이스: 1 FSMC (Flexible Static Memory Controller) SRAM/PSRAM/또는 Flash/LCD 병렬 인터페이스 (8/16 비트 데이터 버스)를 지원합니다.

3. 주변 장치 및 인터페이스

아날로그 주변 장치
  • ADC: 최대 2.4msps, 16 채널, 아날로그 감시자 및 온도 센서를 지원하는 12 비트 ADC.

  • DAC: 2 x 12 비트 DAC 채널, 버퍼링 모드 및 파형 생성 (노이즈/삼각형 파).

  • 디지털 필터: 6 Sigma-Delta 변조기 마이크 배열 및 음원 로컬 화를위한 DFSDM (DIGIAL FILTERS).

통신 인터페이스
  • USB: 1 x USB 2.0 OTG 전체 속도 컨트롤러 (FS), 지원 호스트/장치 모드.
  • 할 수 있다: 3 x CAN 2.0B 컨트롤러 (활성 모드), 최대 1mbit/s를 지원합니다.
  • 직렬 인터페이스:
    • 3 x I2C (빠른 모드 플러스, 1MHz 지원).
    • 3 x USART 및 3 X UART (최대 12.5mbit/s).
    • 5 x SPI/I2S (최대 50 MBIT/S, 2 개의 전이중 I2S).
  • 다른: 1 X SDIO/MMC 인터페이스 (SD/EMMC 카드 지원), 다중 보호대 오디오 전송을위한 SAI (Serial Audio Interface) 1 x SEA (Serial Audio Interface).
타이머와 제어
  • 고급 타이머: 2 x 16 비트 고급 제어 타이머 (TIM1/TIM8), PWM 출력 및 데드 타임 제어 지원.
  • 일반 타이머: 10 x 16/32 비트 일반 타이머, 지원 입력 캡처, 출력 비교 및 직교 인코더 인터페이스.
  • 저전력 타이머: 1 x 16 비트 저전력 타이머 (LPTIM1)는 정지 모드에서 웨이크 업을 위해.
  • 워치 독: 독립 감시 (IWDG) 및 윈도우 워치 독 (WWDG).

4. 전력과 저전력

  • 전력 범위: 1.7V ~ 3.6V (VDD), VBAT 백업 전원 (1.65 V ~ 3.6V)을 지원합니다.
  • 저전력 모드:
    • 수면 모드: CPU 중지, 주변 장치가 실행됩니다. 전형적인 전류 3 MA (@100 MHz, 3.3 V).
    • 정지 모드: 최소 전원 모드; 전형적인 현재 42 & micro; a (Flash STOP MODE, 25 & DEG; C), 빠른 모닝 업.
    • 대기 모드: 일반적인 현재 1.1 & micro; a (RTC 없음), VBAT 전원으로 RTC 작동을 허용합니다.
  • 에너지 효율: 동적 효율 라인, EBAM (Enhanced Batch Acquisition Mode). 데이터 획득 전력 소비를 줄입니다.

5. 패키지 및 핀

  • 패키지: UFQFPN48 (7x7 mm, 48 핀), 5V 공차를지지하는 부분 핀이있는 36 GPIO를지지합니다.
  • 핀 기능:
    • 전용 USB, CAN, SPI/I2S 핀.
    • SWD/JTAG 디버그 인터페이스 (2 와이어 디버그) 지원.

6. 기타 기능

  • 보안 및 암호화: True Random Number Generator (RNG), CRC 계산 장치, 96 비트 고유 ID.
  • 호환성: STM32F4 시리즈와 소프트웨어 호환 다른 모델 (PCB 조정 포함)을 완벽하게 교체 할 수 있습니다.
  • 온도 범위: -40 & deg; c ~ +105 & deg; c (산업 등급), 최대 접합 온도 +125 & deg; c.

STMICROElectronics STM32F413CGU6의 응용 프로그램

STM32F413CGU6은 ARM & Reg를 기반으로 STMICROELECTRONICS에 의해 도입 된 고성능 마이크로 컨트롤러입니다. 피질 & reg; -m4 코어. 풍부한 주변 장치와 저전력 기능을 통합하여 고성능, 에너지 효율 및 통합이 필요한 시나리오에 적합합니다. 다음은 핵심 응용 프로그램 필드 및 특정 시나리오 분석입니다.

1. 산업 자동화 및 제어

일반적인 시나리오
  • 산업용 로봇 및 모션 제어: 2 개의 고급 제어 타이머 (TIM1/TIM8)를 사용하여 PWM 출력 및 데드 타임 제어를 구현하여 모터 드라이브 (예 : 서보 모터, 스테퍼 모터)를 지원합니다. 3 개의 CAN 2.0B 컨트롤러를 통해 산업 버스 통신 (예 : Canopen, Devicenet)을 달성합니다.
  • PLC 및 스마트 장치: 12 비트 ADC (2.4msps) 및 6 개의 DFSDM 디지털 필터를 사용하면 산업 기기 및 프로세스 제어에 적합한 다 채널 아날로그 신호 획득 (예 : 온도, 압력 센서)을 지원합니다.
  • 전력 전자 및 인버터: 예술 가속기 및 무역에 의존; 제로 사기 상태 플래시 실행의 경우, 태양 광 인버터, UPS 및 기타 장치에서 빠른 응답을 지원하는 실시간 제어 알고리즘의 효율성을 향상시킵니다.
주요 장점
  • 높은 신뢰성: 산업 등급 온도 범위 (-40 & deg; c ~ +105 & deg; c) 및 CRC 점검 장치는 가혹한 환경에서 데이터 무결성을 보장합니다.
  • 실시간 커뮤니케이션: 호스트 컴퓨터 또는 저장 장치와 편리한 상호 작용을 위해 USB 2.0 OTG FS 및 SDIO/MMC 인터페이스를 지원합니다.

2. 의료 기기 및 건강 모니터링

일반적인 시나리오
  • 휴대용 의료 기기: 혈당 미터 및 ECG 모니터와 같은 2 개의 12 비트 DAC를 사용하여 파형 신호를 생성하고주기적인 데이터 수집을위한 저전력 타이머 (LPTIM1)와 결합하여 대기 전력 소비 감소 (일반적인 대기 전류 1.1 & Micro; A).

  • 의료 영상 및 센서 퓨전: SPI/I2S 인터페이스를 통해 이미지 센서 또는 오디오 모듈에 연결하고 데이터 보안을 보장하기 위해 RNG (Rend Random Number Generator)와 암호화 된 통신을 구현합니다.

  • 웨어러블 건강 장치: 320 KB SRAM 및 EBAM (향상된 배치 획득 모드)을 사용하면 심박수 및 혈액 산소와 같은 생리 학적 데이터를 효율적으로 처리하면서 저전력 소비 (수면 모드 전류 3 MA)를 유지합니다.

주요 장점
  • 고정밀 아날로그 주변 장치: ADC는 온도 센서 및 의료 등급 신호 컨디셔닝을 지원하며, 아래 오류가 있고 PlusMN; 4 LSB (일반적으로 & plusMN; 2 LSB).
  • 보안 준수: 96 비트 고유의 ID 및 메모리 보호 장치 (MPU)는 의료 기기의 데이터 암호화 및 분할 격리 요구 사항을 충족합니다.

3. 오디오 처리 및 지능형 음성

일반적인 시나리오
  • 스마트 스피커 및 음성 인식: 5 개의 SPI/I2S 인터페이스 (2 개의 전체 이중 I2) 및 SAI 직렬 오디오 인터페이스를 통해 멀티 채널 오디오 스트림 전송 (예 : I2S, PDM 마이크 배열)을 지원합니다. 사운드 소스 현지화 및 빔 포밍에 DFSDM 디지털 필터를 사용합니다.
  • 홈 오디오 시스템: PLLI2S 전용 오디오 PLL을 사용하여 고정밀 클럭 (8 kHz ~ 192 kHz 샘플링 속도 지원)을 생성함으로써 DAC 오디오 출력 또는 Codec 인터페이스에 적합한 왜곡이없는 오디오 신호를 보장합니다.
  • 음성 활성화 장치: 저전력 모드 (정지 모드 현재 42 및 마이크로; a)와 실시간 시계 (RTC)를 결합하면 대기 모드에서 음성 트리거 상옥 상승을 가능하게하여 배터리 수명을 연장 할 수 있습니다.
주요 장점
  • 하드웨어 가속 처리: DSP 명령어 및 FPU 장치는 오디오 알고리즘 (예 : FFT, 노이즈 감소)을 최적화하여 CPU 부하 감소를 최적화합니다.
  • 저도의 통신: SPI5/I2S5는 최대 50 MBIT/S를 지원하여 실시간 오디오 스트림 전송 요구 사항을 충족합니다.

4. IoT와 스마트 홈

일반적인 시나리오
  • 센서 허브 및 게이트웨이: 3 I2C 인터페이스 (1MHz 빠른 모드 플러스)를 통해 여러 센서 (예 : 온도/습도, 공기 압력)에 연결하고 배치 데이터 전송을 위해 DMA 컨트롤러를 사용하여 CPU 중재를 줄입니다.
  • 스마트 홈 어플라이언스 제어: USART/UART 인터페이스 (최대 12.5mbit/s)를 사용하여 Wi-Fi/Bluetooth 모듈을 연결하고 OTA 업그레이드를 지원합니다. GPIO 5V 공차를 통해 릴레이 또는 LED 표시기를 직접 구동합니다.
  • 웨어러블 장치: 작은 UFQFPN48 패키지 (7x7 mm)와 저전력 설계를 통해 스텝 계산, 수면 모니터링 등의 모션 센서 (예 : 가속도계)를 통합합니다.
주요 장점
  • 에너지 효율 최적화: 동적 전압 스케일링 (1.7V ~ 3.6V) 및 빠른 정지 모드 웨이크 업 (일반적으로 10 및 마이크로; S) 균형 성능 및 전력 소비.
  • 강력한 확장 성: IoT 장치 데이터 저장 요구를 충족시키기위한 확장 또는 플래시 또는 SRAM을위한 FSMC 외부 메모리 인터페이스를 지원합니다.

5. 자동차 전자 및 차량 내 응용 분야

일반적인 시나리오
  • 차량 내 센서 및 액추에이터: 차량 내 네트워크 통신 (예 : 바디 제어 모듈)을위한 사용은 ADC 온도 센서를 통해 배터리 또는 모터 온도를 모니터링 할 수 있습니다.
  • 차량 내 오디오 시스템: 고 충실도 오디오 재생을 위해 I2S 인터페이스를 통해 차량 내 오디오 코덱에 연결하고 QSPI 인터페이스를 통한 오디오 펌웨어 용 외부 플래시.
주요 장점
  • 항 회의 능력: 산업 등급 EMC 표준을 준수하고 광범위한 전압 범위 및 전력 노이즈 억제를 지원하여 차량 내 전자기 환경에 적응합니다.
  • 실시간 보증: 100 MHz 주 주파수 및 NVIC 중첩 인터럽트 컨트롤러는 차량 내 이벤트에 대한 빠른 응답을 보장합니다.

6. 기타 최첨단 응용 프로그램

  • 산업 IoT (IIOT) 엣지 노드: ETH 주변 장치 (외부 Phy가 필요) 및 로컬 스토리지와 결합하여 Edge Data Pretrocessing 및 Edge Computing을 가능하게합니다.
  • 드론 및 로봇 제어: 직접 루프 모터 속도 제어 및 태도 센서 퓨전을 위해 Quadrature Encoder 인터페이스 및 다중 타이머 동기화를 사용합니다.

요약 : 핵심 경쟁력 및 선택 권장 사항

STM32F413CGU6은 "고성능 + 저전력 + 풍부한 주변 장치"균형을 잡는 데 탁월하며, 특히 실시간 처리, 다중 인터페이스 커뮤니케이션 및 배터리 수명이 필요한 시나리오에 적합합니다. 선택할 때 다음을 고려하십시오.
  • 스토리지 요구 사항: 1MB 플래시와 320kb SRAM은 중간 규모의 펌웨어에 적합합니다. 더 큰 스토리지 요구를 위해 FSMC/QSPI를 통해 확장하십시오.
  • 전력에 민감한 시나리오: RTC 작동을 유지하기 위해 VBAT와 쌍을 이루는 정지 모드 (42 & micro; a) 또는 대기 모드 (1.1 & micro; a) 우선 순위를 정합니다.
  • 개발 생태계: STM32Cube 생태계와 호환되며 HAL 라이브러리 및 타사 RTO (예 : Freertos)를 지원하여 개발주기를 단축합니다.



stmicroelectronics stm32f413cgu6의 속성

유형설명
범주통합 회로 (ICS)
내장
마이크로 컨트롤러
Mfrstmicroelectronics
시리즈STM32F4
포장쟁반
부품 상태활동적인
digikey 프로그램 가능확인되지 않았습니다
핵심 프로세서팔 & reg; 피질 & reg; -m4
핵심 크기32 비트 싱글 코어
속도100MHz
연결성Canbus, EBI/EMI, I2C, IRDA, Linbus, MMC/SDIO, QSPI, SAI, SPI, UART/USART, USB OTG
주변 장치Brown-Out Detect/Reset, DMA, I2S, LCD, POR, PWM, WDT
I/O의 수36
프로그램 메모리 크기1MB (1m x 8)
프로그램 메모리 유형플래시
램 크기320k x 8
전압 - 공급 (VCC/VDD)1.7V ~ 3.6V
데이터 변환기A/D 10X12B; d/a 2x12b
발진기 유형내부
작동 온도-40 & deg; c ~ 85 & deg; c (TA)
장착 유형표면 마운트
공급 업체 장치 패키지48-UFQFPN (7x7)
패키지 / 케이스48-UFQFN 노출 패드
기본 제품 번호STM32F413


stmicroelectronics STM32F413CGU6의 데이터 시트

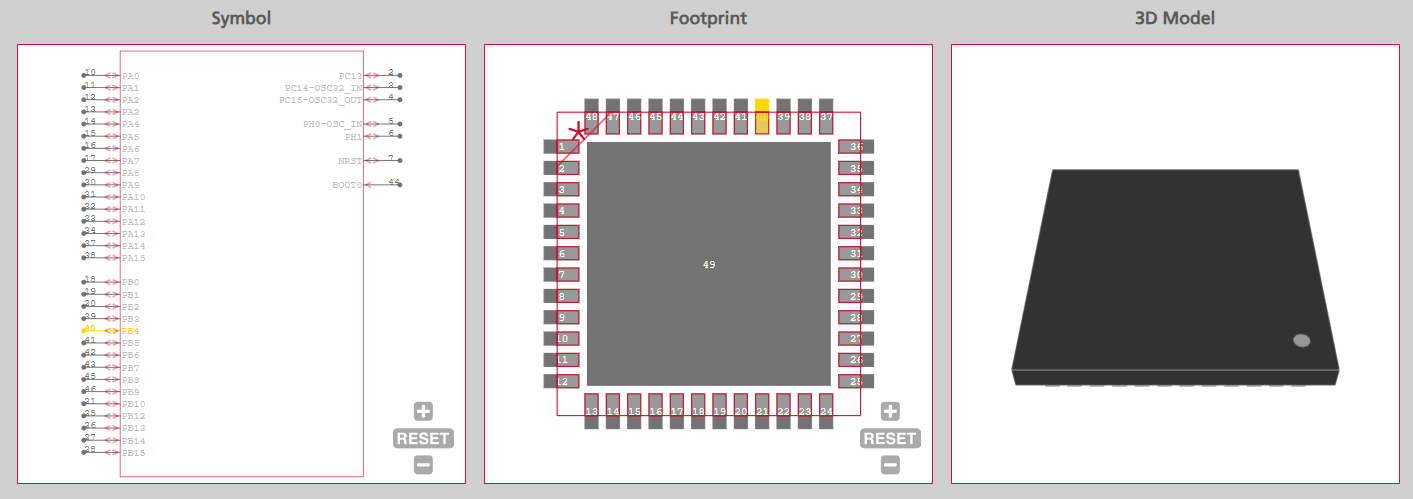

stmicroelectronics STM32F413CGU6의 기호 및 발자국


stmicroelectronics STM32F413CGU6의 카테고리- 마이크로 컨트롤러

마이크로 컨트롤러는 CPU, 메모리 및 주변 장치와 같은 필수 구성 요소를 단일 칩에 통합하는 임베디드 시스템의 핵심입니다. 이 다목적 장치는 자동차, 의료, 산업 자동화 및 소비자 전자 제품과 같은 산업 전반에 걸쳐 혁신을 주도하는 수많은 전자 시스템의 두뇌 역할을합니다. 저전력 소비, 높은 통합 및 실시간 처리 기능과 같은 기능을 갖춘 마이크로 컨트롤러는 스마트 장치를 통해 다양한 환경에서 신뢰성을 유지하면서 복잡한 작업을 효율적으로 수행 할 수 있습니다. 스마트 주택의 센서 네트워크 관리에서 공장의 정밀 기계 제어에 이르기까지 정밀도와 효율성으로 사전 정의 된 작업을 실행할 수있는 능력으로 인해 사물 인터넷 (IoT) 시대에 필수 불가결합니다.
STMicroelectronics는 마이크로 컨트롤러 공간에서 주요 플레이어였으며 STM32F413CGU6은 고성능 예로 두드러집니다. 팔에 지어 & reg; Cortex & Reg; -M4 코어 FPU를 사용한이 마이크로 컨트롤러는 최대 100MHz 처리 속도와 125 DMIPS 성능을 제공하여 복잡한 알고리즘의 빠른 실행을 보장합니다. 1MB 플래시 메모리, 320KB SRAM 및 USB OTG FS, CAN CONTROLERS 및 고급 ADC/DAC 모듈과 같은 풍부한 주변 장치 세트가있어 산업 제어, 의료 기기 및 오디오 처리 응용 프로그램에 이상적입니다. STOP 및 대기와 같은 저전력 모드를 포함한 동적 전력 관리는 휴대용 시스템의 배터리 효율을 향상시킵니다. 강력한 보안 기능과 소형 UFQFPN48 패키지를 통해 STM32F413CGU6은 마이크로 컨트롤러가 성능과 다양성의 경계를 계속 밀어내어 전 세계보다 더 똑똑하고 효율적인 내장 솔루션을 가능하게하는 방법을 보여줍니다.

STM32F413CGU6의 제조업체 -stmicroelectronics

Stmicroelectronics (ST)는 임베디드 시스템에서 고급 IoT 솔루션에 이르기까지 다양한 응용 프로그램에 걸쳐있는 혁신적인 STM32 시리즈로 유명한 마이크로 컨트롤러 (MCU) 도메인의 글로벌 리더로 자리 매김했습니다. Arm & Reg 활용; Cortex & Reg; -M Cores, ST & rsquo; s MCU는 고성능 및 에너지 효율의 균형을 제공합니다. 예를 들어, STM32F413CGU6에서 예시 된 STM32F4 시리즈는 Art Accelerator & Trade와 같은 기능을 통합합니다. 제로 웨이트 상태 플래시 실행, 12 비트 ADC/DAC 및 다중 통신 인터페이스 (USB OTG FS, CAN, SPI/I2S)의 경우 산업 제어 및 오디오 처리 요구를 충족시킵니다.
저전력 설계에 대한 ST & rsquo;의 약속은 Dynamic Efficiency Line 및 EBAM (Enhanced Batch Acquisition Mode)과 같은 기술에 의해 향상된 STOP (42 & Micro; A Typ.) 및 대기 (1.1 & Micro; A Typ.)와 같은 모드에서 분명합니다. 포트폴리오는 웨어러블 및 에너지에 민감한 응용 프로그램을위한 초 저장 전력 STM32L 시리즈로 확장되는 반면 STM32H7 시리즈는 듀얼 코어 Cortex-M7/M4 및 고급 보안 기능으로 성능 경계를 넓 힙니다.
STM32Cubemx, HAL 라이브러리 및 RTOS 호환성을 포함한 강력한 생태계를 통해 ST는 개발을 단순화하여 시장 투자 시간을 가속화합니다. MCU는 산업 자동화, 의료 기기, 자동차 전자 제품 및 소비자 가제트에서 신뢰성과 확장 성을 칭찬했습니다. 최첨단 아키텍처, 풍부한 주변 장치 및 지속 가능한 디자인을 결합함으로써 St는 MCU 환경을 계속 형성하여 전 세계적으로 더 똑똑하고 효율적인 내장 솔루션을 가능하게합니다.

STM32F413CGU6 대 STM32L011F4U6

부품 번호제조업체패키지설명
STM32F413CGU6Stmicroelectronics, IncUFQFN-48320KB 플래시가있는 1MB ARM-M4 마이크로 컨트롤러 장치
STM32L011F4U6Stmicroelectronics, IncQFNRISC 마이크로 컨트롤러
