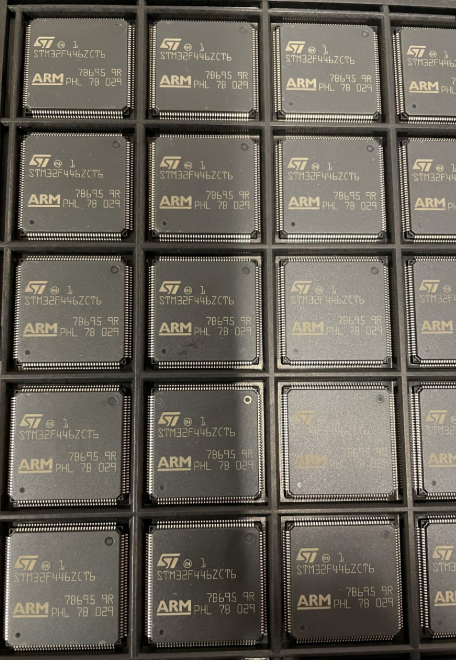

stmicroelectronics stm32f446zct6+BOM
그만큼stmicroelectronics stm32f446zct6FPU가있는 ARM Cortex-M4 기반 MCU이며 최대 180MHz에서 실행됩니다. 256KB 플래시, 128KB SRAM + 4KB 백업 SRAM을 특징으로하며 풍부한 주변 장치를 제공합니다 : USB OTG HS/FS, 2 CAN, 3 개의 ADC, 17 타이머 및 20 개의 통신 인터페이스가 제공됩니다. LQFP144 패키지에서 산업용 온도 범위 (-40 ° C ~ +105 ° C), 산업 제어, 소비자 전자 제품 및 고성능 및 저전력이 필요한 임베디드 시스템에 이상적입니다.
STMicroelectronics STM32F446ZCT6의 기능
1. 핵심 및 성능
프로세서: FPU (Integrated Floating-Point Unit) 및 DSP (Digital Signal Processing) 지침이 장착 된 ARM® Cortex®-M4 32 비트 코어를 특징으로합니다. 플래시 메모리에서 제로 사기 상태 실행을위한 적응 형 실시간 가속기 (Art Accelerator ™)가 장착되어 있습니다. 최대 주파수로 실행됩니다180MHz성능으로225 DMIP.
메모리 보호 장치 (MPU): 최대 8 개의 보호 지역을 지원하여 응용 프로그램 보안을 향상시킵니다.
2. 메모리 구성
플래시 메모리:256 KB(Z 모델의 경우) 프로그램 및 데이터 저장 용은 내장 내 코드 실행을 지원합니다.
SRAM:
시스템 SRAM :고속 읽기/쓰기 (0 대기 상태)가있는 128 KB (112kb + 16kb).
백업 SRAM :4 KB, 데이터 보유를 위해 대기 모드에서 VBAT에 의해 구동됩니다.
3. 주변 장치 및 인터페이스
통신 인터페이스
일반 목적 직렬 포트:
usart :Lin, IRDA 및 모뎀 제어를 지원하는 4 개의 USART (최대 11.25 MBIT/S) 및 2 개의 UARTS.
SPI :4 개의 SPI 인터페이스 (최대 45mbit/s), 그 중 3 개는 I²S 오디오 인터페이스 (8–192 kHz 샘플링 지원요금).
i²c: 4 I²C 인터페이스 (표준/빠른 모드, 최대 1MHz), SMBUS/PMBUS와 호환됩니다.
고속 인터페이스:
USB: 1 USB OTG HS (480 MBIT/S) 및 1 USB OTG FS (12 MBIT/S), FY가 내장 된 호스트/장치/OTG 모드를 지원합니다.
할 수 있다: 자동차 및 산업 통신을위한 2 캔 2.0b 컨트롤러 (최대 1mbit/s).
SDIO/MMC: SD/MMC 카드 용 SDIO 인터페이스 (최대 48MHz).
다른 인터페이스:
쿼드 스파: 8/16/32 비트 액세스 및 최대 256MB의 주소로 쿼드 채널 SPI 플래시를 지원합니다.
HDMI-CEC: AV 장치 관리를위한 1 HDMI 소비자 전자 제어 인터페이스.
SPDIF-RX: IEC-60958 및 IEC-61937 오디오 스트림을 지원하는 1 SPDIF 수신기.
아날로그 및 타이머
ADC/DAC:
ADC: 최대 2.4msps 샘플링 속도를 갖는 3 x 12 비트 ADC, 24 채널 스캔 모드 및 동기 샘플링을 지원합니다.
DAC: 2 x 12 비트 DAC, 버퍼/부패가없는 모드, 출력 전압 범위 0에서 VREF+.
타이머:
고급 제어 타이머: 2 상 PWM 및 모터 드라이브에 대한 데드 타임 제어 기능을 갖춘 2 (TIM1, TIM8).
범용 타이머: 입력 캡처, 출력 비교 및 PWM 생성을위한 10 x 16/32 비트 타이머.
기본 타이머: DAC 트리거링 및 간단한 타이밍의 경우 2 x 16 비트 타이머 (TIM6, TIM7).
워치 독: 시스템 안정성을위한 독립적 인 Watchdog (IWDG) 및 WWDG (Window Watchdog).
다른 주변 장치:
카메라 인터페이스 (DCMI): CMOS 센서의 경우 최대 54MHz 픽셀 클럭의 8–14 비트 병렬 인터페이스를 지원합니다.
유연한 메모리 컨트롤러 (FMC): 16 비트 데이터 버스를 통해 SRAM, PSRAM, SDRAM 및/NAND 플래시를 지원합니다.
실시간 시계 (RTC): VBAT로 구동되는 하드웨어 캘린더를 사용하여 초에 정확한 정확도를 지원하며 경보 및주기적인 인터럽트를 지원합니다.
4. 전력과 저전력
전력 범위:
주요 전력 (VDD): 1.7 v ~ 3.6V (외부 전력 감독자의 경우 최소 1.7 V).
아날로그 파워 (VDDA): 독립적 인 참조 전압 (VREF+)을 지원하는 VDD와 일치합니다.
백업 전원 (VBAT): RTC 및 백업 레지스터의 경우 1.65 V ~ 3.6V.
저전력 모드:
수면 모드: CPU가 중단되고, 주변 장치가 활성화되고; 6 클럭 사이클에서의 모닝.
정지 모드: 클럭 오프, SRAM/레지스터가 유지됩니다. 0.12 Ma의 전형적인 전력.
대기 모드: 전압 조절기 꺼짐; 1.28 µa의 전형적인 전력, RTC를 통한 모닝.
5. 포장 및 핀
패키지: LQFP144 (20x20 mm, 144 핀) 최대114 GPIOS, 일부는 5V 공차를지지합니다.
핀 기능:
GPIO: 입력/출력/멀티 플렉스/아날로그 모드를 지원하며 일부 핀은 빠른 전환 (최대 90MHz)이 가능합니다.
디버그 인터페이스: 온칩 디버깅 및 프로그래밍을위한 SWD 및 JTAG.
6. 전기 및 온도 특성
작동 온도: -40 ° C ~ +105 ° C (산업 등급, 접미사“7”).
전자기 호환성 (EMC): EMI를 줄이기 위해 스프레드 스펙트럼 클록 생성을 지원합니다.
신뢰할 수 있음: IEC 60335-1 표준을 준수하는 플래시 데이터 무결성을위한 내장 CRC 체크 유닛.
STMICROELECTRONICS STM32F446ZCT6의 응용 프로그램
STM32F446ZCT6은 고성능 마이크로 컨트롤러입니다ARM® Cortex®-M4 코어를 기반으로합니다. 풍부한 주변 장치, 저전력 기능 및 산업 등급 신뢰성을 통해 다음 분야에서 널리 적용됩니다.
1. 산업 자동화 및 제어
모터 드라이브 및 인버터
2 단계 PWM 및 데드 타임 제어를 지원하는 2 개의 고급 제어 타이머 (TIM1/TIM8)가 장착되어 서보 모터, 스테퍼 모터 또는 주파수 변환기를 직접 구동 할 수 있습니다. CAN 버스 (2 CAN 2.0B 채널) 및 고속 ADC (2.4msps 샘플링 속도가있는 3 개의 12 비트 ADC)와 결합하여 산업용 로봇 및 지능형 제조 장비의 실시간 제어 및 피드백 조정에 적합합니다.
산업 통신 및 게이트웨이
USB OTG HS/FS, Quadspi, FMC (Flexible Memory Controller) 및 여러 세트의 UART/SPI/I²C를 포함한 20 개의 통신 인터페이스를 통합하면 Modbus 및 Canopen과 같은 산업 프로토콜을 지원합니다. 장치 네트워킹 및 데이터 상호 작용을 실현하기 위해 에지 컴퓨팅 노드 또는 IoT (Industrial Internet of Things) 게이트웨이 역할을 할 수 있습니다.
센서 및 모니터링 시스템
고정 장치 ADC 및 DAC (2 12 비트 DAC)는 산업 센서 데이터 획득 (예 : 압력 및 온도 모니터링)에 적합합니다. 실시간 클럭 (RTC) 및 백업 SRAM과 함께 스마트 미터 및 모니터링 터미널에 적용 할 수있는 전력 고장 중에 주요 데이터를 기록하고 데이터 손실을 보장 할 수 있습니다.
2. 소비자 전자 제품 및 스마트 홈
스마트 홈 가전 제품 및 시청각 장비
HDMI-CEC 인터페이스 및 SPDIF-RX 오디오 수신기를 지원하여 스마트 TV, 홈 오디오 시스템 또는 셋톱 박스를 개발하여 시청각 장비 제어 및 디지털 오디오 스트림 처리를 가능하게합니다. SPI/I²S 인터페이스는 외부 오디오 코덱을 연결하여 고 충실도 오디오 재생의 요구 사항을 충족하는 지원을 지원합니다.
스마트 홈 허브
저전력 모드 (1.28 µA의 낮은 대기 모드 전력 소비) 및 풍부한 GPIO (최대 114, 일부 5V 공차)는 스마트 도어 잠금 및 환경 모니터와 같은 배터리 구동 스마트 홈 장치에 적합합니다. USB OTG는 외부 저장소 또는 HMI (Human-Machine Interfaces)에 연결하여 상호 작용 기능을 향상시킬 수 있습니다.
웨어러블 장치 및 건강 모니터링
내장 온도 센서와 고속 ADC를 사용하면 생리 학적 데이터 (예 : 체온 및 심박수)를 실시간으로 수집 할 수 있습니다. Bluetooth 또는 Wi-Fi 모듈 (UART/SPI를 통해 외부 연결)과 결합하여 스마트 워치 및 의료 웨어러블 장치에 적용 할 수 있습니다.
3. 의료 및 휴대용 장치
의료기구 및 진단 장비
고정밀 ADC 및 항 인터뷰 설계 (EMI를 감소시키기위한 스프레드 스펙트럼 클록을지지)는 심전도 (ECG) 및 혈당 모니터와 같은 의료 센서의 신호 처리에 적합합니다. 저전력 기능은 휴대용 장치의 배터리 수명을 연장하여 안정성 및 에너지 효율에 대한 의료 기기의 엄격한 요구 사항을 충족시킵니다.
핸드 헬드 장치 및 모바일 터미널
카메라 인터페이스 (DCMI) 및 병렬 LCD 인터페이스 (8080/6800 모드)를 지원하여 이미지 획득 및 디스플레이를위한 핸드 헬드 바코드 스캐너 및 모바일 간호 터미널을 개발하는 데 사용할 수 있습니다. FMC 인터페이스는 대용량 데이터 스토리지의 요구 사항을 충족시키기 위해 외부 SDRAM/NAND 플래시를 연결하는 것을 지원합니다.
4. 자동차 전자 및 차량 시스템
차량 전자 제어 장치 (ECU)
두 개의 CAN 버스는 ISO 11898 표준을 준수하는 자동차 전자 통신을 지원하며 BCMS (Body Control Modules), 모터 컨트롤러 또는 차량 센서 노드에서 사용할 수 있습니다. 산업 등급 온도 범위 (-40 ° C ~ +105 ° C)는 가혹한 차량 환경에서 안정적인 작동을 보장합니다.
차량 내 엔터테인먼트 및 정보 시스템
SPI/I²S 인터페이스는 차량 내 오디오 처리를 지원하고 USB OTG HS는 차량 내 USB 장치 또는 충전 모듈에 연결할 수 있습니다. 실시간 운영 체제 (RTO) 및 MPU (메모리 보호 장치)에 대한 지원은 자동차 기능 안전 표준을 준수하는 시스템 보안을 향상시킵니다.
5. 커뮤니케이션과 사물 인터넷 (IoT)
에지 컴퓨팅 및 산업 IoT
180MHz 주 주파수 및 DSP 명령어 세트를 사용하면 에지 노드에서 데이터 전처리 (필터링 및 암호화)를 실현하여 클라우드의 하중을 줄일 수 있습니다. SDIO/MMC 인터페이스 지원 외부 메모리 카드를 연결하려면 데이터 레코더 또는 IoT 게이트웨이에 적용 할 수 있습니다.
무선 통신 장치
UART/SPI를 통해 외부 Wi-Fi/5G 모듈을 연결하면 IoT 터미널 장치 (예 : 스마트 센서 노드 및 환경 모니터링 스테이션)를 구축 할 수 있습니다. 저전력 모드는 배터리 구동 무선 센서 네트워크 (WSN)에 적합하여 장치의 배포주기를 확장합니다.
6. 항공 우주 및 산업 IoT
내장 제어 시스템
항공 전품 장비에서는 드론 비행 제어 시스템 및 위성 페이로드 제어에 사용됩니다. 높은 신뢰성 및 반 인터뷰 기능 (CRC Check, EMC Design)을 사용하여 미션 크리티컬 응용 프로그램의 안정적인 작동을 보장합니다.
에너지 및 전력 장비
스마트 그리드 터미널 및 전력 모니터링 장비에 적합한 캔 버스 및 ADC를 통해 그리드 매개 변수를 실시간으로 모니터링 할 수 있습니다. 이력 데이터를 저장하기 위해 외부 플래시를 연결하기 위해 FMC와 결합하여 실시간 성능 및 데이터 무결성을위한 전원 시스템의 요구 사항을 충족합니다.
요약
고성능 코어, 풍부한 주변 장치, 저전력 설계 및 산업 등급 신뢰성의 포괄적 인 장점으로 STM32F446ZCT6은 크로스 필드 임베디드 애플리케이션에 이상적인 선택이됩니다. 유연성과 확장 성을 통해 다양한 시나리오의 요구에 빠르게 적응하여 고정밀 제어에서 저전력 IoT에 이르기까지 효율적인 솔루션을 제공합니다.
stmicroelectronics stm32f446zct6의 속성
| 유형 | 설명 |
|---|---|
| 범주 | 통합 회로 (ICS) 내장 마이크로 컨트롤러 |
| Mfr | stmicroelectronics |
| 시리즈 | STM32F4 |
| 포장 | 쟁반 |
| 부품 상태 | 활동적인 |
| digikey 프로그램 가능 | 확인 |
| 핵심 프로세서 | ARM® Cortex®-M4 |
| 핵심 크기 | 32 비트 싱글 코어 |
| 속도 | 180MHz |
| 연결성 | Canbus, Ebi/Emi, I2C, Irda, Linbus, SAI, SD, SPDIF-RX, SPI, UART/USART, USB, USB OTG |
| 주변 장치 | Brown-Out Detect/Reset, DMA, I2S, LVD, POR, PWM, WDT |
| I/O의 수 | 114 |
| 프로그램 메모리 크기 | 256KB (256k x 8) |
| 프로그램 메모리 유형 | 플래시 |
| 램 크기 | 128k x 8 |
| 전압 - 공급 (VCC/VDD) | 1.7V ~ 3.6V |
| 데이터 변환기 | A/D 24x12b; d/a 2x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40 ° C ~ 85 ° C (TA) |
| 장착 유형 | 표면 마운트 |
| 공급 업체 장치 패키지 | 144-LQFP (20x20) |
| 패키지 / 케이스 | 144-LQFP |
| 기본 제품 번호 | STM32F446 |
stmicroelectronics stm32f446zct6의 데이터 시트

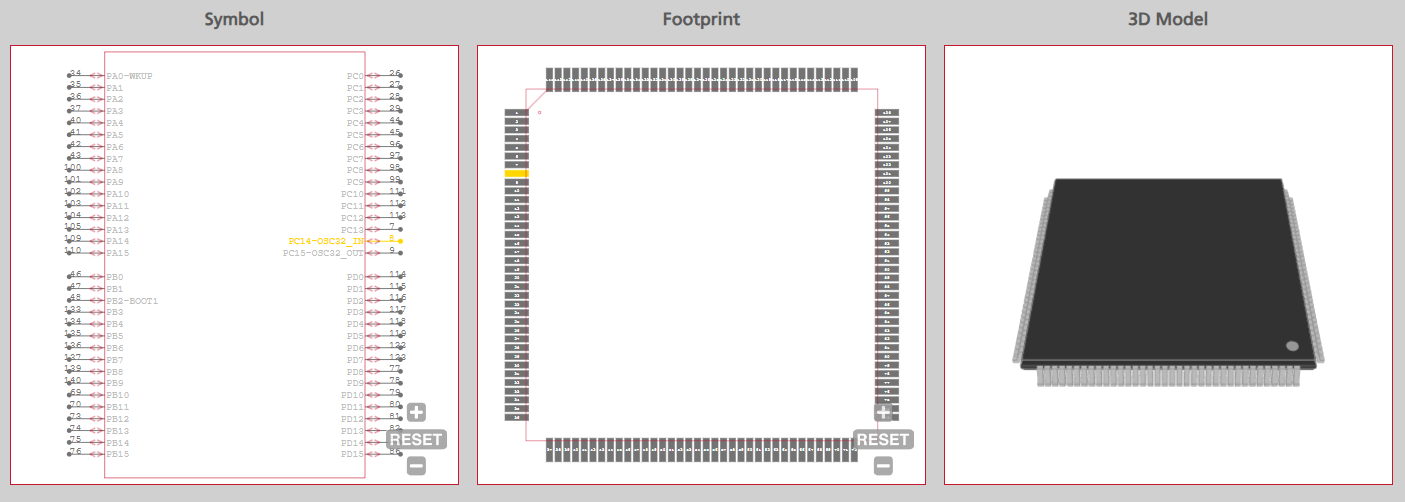

stmicroelectronics stm32f446zct6의 기호 및 발자국
STMICROElectronics STM32F446ZCT6의 카테고리 마이크로 컨트롤러
마이크로 컨트롤러현대적인 임베디드 시스템의 뇌, 프로세싱 코어, 메모리 및 주변 장치를 단일 칩에 통합하여 다양한 필드에서 지능적인 제어를 가능하게합니다. ARM® Cortex® 기반 솔루션과 같은이 작지만 강력한 장치는 고성능 컴퓨팅을 에너지 효율과 결합하여 산업 자동화, 소비자 전자 제품 및 의료 기기의 실시간 운영을 지원합니다. 진화하는 기술을 통해 마이크로 컨트롤러는 이제 IoT 시대의 요구를 충족시키기 위해 AI 가속도, 보안 연결 및 저전력 모드와 같은 고급 기능을 갖추고 있습니다.
stmicroelectronics stm32f446zct6225 DMIPS 성능을위한 FPU 및 DSP 지침이있는 180 MHz Cortex-M4 코어를 활용하는 주요 예입니다. 256KB 플래시, 128KB SRAM 및 USB OTG HS, CAN 버스 및 고속 ADC와 같은 풍부한 주변 장치를 통합하여 모터 드라이브의 정확한 제어 및 산업 게이트웨이의 실시간 데이터 처리를 가능하게합니다. 저전력 설계 (1.28 µA의 대기 모드)와 산업 등급 신뢰성 (-40 ° C ~ +105 ° C 작동)은 에지 컴퓨팅 및 가혹한 환경에 이상적입니다. 다재다능한 솔루션으로서 STM32F446ZCT6은 마이크로 컨트롤러가 자동차, 의료 및 IoT 애플리케이션, 혼합 성능, 효율성 및 적응성 및 적응성을 완벽하게 사용하는 방법을 보여줍니다.
STM32F446ZCT6의 제조업체 -stmicroelectronics
Stmicroelectronics는 자신을 선구자로 자리 매김했습니다마이크로 컨트롤러 (MCU)도메인, 혁신 주도 및 산업 표준 설정. ARM® 아키텍처에 뿌리를 둔이 회사의 STM32 제품군은 저전력 및 고성능 MCU에 혁명을 일으켰습니다. 예를 들어, STM32L 시리즈는 Sub-MicroAMP 대기 모드를 갖춘 Ultra-Low-Power 설계를 개척했으며 IoT 및 배터리 구동 장치에 이상적이며 STM32F7/F4 시리즈는 Cortex-M7/M4 코어를 사용하여 고성능 컴퓨팅을 제공하여 산업 자동화 및 보조원 애플리케이션을 위해 최대 225 개의 DMIP에 도달합니다.
이 회사의 업적은 기술 혁신과 시장 리더십에 걸쳐 있습니다. Zero-Wait Flash Execution 용 Art Accelerator ™, 동적 전압 스케일링 용 FlexPowerControl 및 통합 보안 엔진 (AES, TRNG)과 같은 기능을 도입하여 진화하는 사이버 보안 요구를 해결했습니다. Stmicroelectronics는 또한 생태계 개발의 우선 순위를 정하고 포괄적 인 도구, RTO 호환성 및 광대 한 파트너 네트워크를 제공하여 개발자가 시장 마켓을 가속화 할 수 있도록합니다.
7 억 명이 넘는 STM32 MCU가 전 세계적으로 선적 되면서이 회사는 자동차 (ISO 26262 호환 MCU)에서 의료 기기까지 부문을 지배합니다. 지속 가능성에 대한 헌신은 ECOPACK® 인증 및 에너지 효율적인 설계에서 분명합니다. 180 MHz Cortex-M4 코어 및 산업 급 신뢰성을 갖춘 STM32F446ZCT6은 STMicroelectronics가 MCU 기능을 계속 재정의하고, 차세대 내장 솔루션에 대한 성능, 효율성 및 다양성을 계속 재정의하는 방법을 보여줍니다.
STM32F446ZCT6 대 STM8S903F3M3T
| MFR 부분 | |
|
|---|---|---|
| 범주 | 내장 - 마이크로 컨트롤러 | 내장 - 마이크로 컨트롤러 |
| 제조업체 | stmicroelectronics | stmicroelectronics |
| 시리즈 | STM32F4 | STM8 |
| 포장 | 쟁반 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동적인 | 활동적인 |
| 핵심 프로세서 | ARM® Cortex®-M4 | STM8 |
| 핵심 크기 | 32 비트 싱글 코어 | 8 비트 |
| 속도 | 180MHz | 16MHz |
| 연결성 | Canbus, Ebi/Emi, I²C, Irda, Linbus, SAI, SD, SPDIF-RX, SPI, UART/USART, USB, USB OTG | I²C, Irda, Linbus, SPI, UART/USART |
| 주변 장치 | Brown-Out Detect/Reset, DMA, I²S, LVD, POR, PWM, WDT | 브라운 아웃 감지/재설정, POR, PWM, WDT |
| I/O의 수 | 114 | 16 |
| 프로그램 메모리 크기 | 256 KB (256k x 8) | 8kb (8k x 8) |
| 프로그램 메모리 유형 | 플래시 | 플래시 |
| eeprom 크기 | - | 640 x 8 |
| 램 크기 | 128k x 8 | 1K X 8 |
| 전압 - 공급 (VCC/VDD) | 1.7V ~ 3.6V | 2.95V ~ 5.5V |
| 데이터 변환기 | A/D 24x12b; d/a 2x12b | A/D 5X10B |
| 발진기 유형 | 내부 | 내부 |
| 작동 온도 | -40 ° C ~ 85 ° C (TA) | -40 ° C ~ 125 ° C (TA) |
| 장착 유형 | 표면 마운트 | 표면 마운트 |
| 패키지 / 케이스 | 144-LQFP (20x20) | 20- |
| 공급 업체 장치 패키지 | 144-LQFP | 20- |
