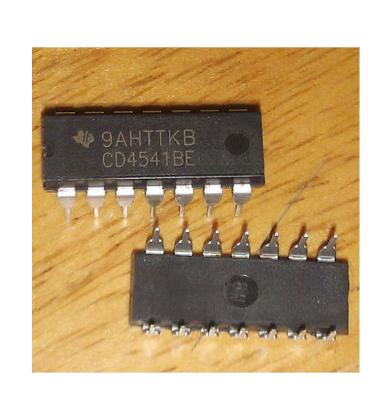

Texas Instruments CD4541BE 타이머 : 포괄적 인 가이드

Texas Instruments CD4541BE+BOM

Texas Instruments CD4541BE다재다능합니다프로그래밍 가능한 타이머/발진기 IC정확한 타이밍 및 시계 생성을 위해 설계되었습니다. 둘 다 지원합니다RC 네트워크(비용 효율적인 솔루션) 및크리스탈 발진기핀 A/B를 통한 조정 가능한 주파수 분할 비율 (최대 65536)의 입력 (마이크로 초에서 시간까지 타이밍 범위를 가능하게합니다. 광범위한 작동 전압 범위 (3V – 18V), 낮은 정적 전류 및 구성 가능한 듀티 사이클 (50% 대칭 또는 비대칭)을 특징으로하는 저전력 임베디드 시스템, 산업 제어 및 소비자 전자 제품에 적합합니다. 모드에는 CMOS/TTL 로직과 호환되는 출력과 함께 단일 샷 (Pulse Off) 또는 Cyclic (연속 파형)이 포함됩니다. 14 핀 DIP/SOIC 패키지에 보관 된이 제품은 CD4000 시리즈 장치와 쉽게 통합되어 타이밍 크리티컬 애플리케이션에 대한 신뢰성과 유연성을 제공합니다.

Texas Instruments CD4541BE의 기능

1. 프로그래밍 가능한 타이밍 및 진동 기능

주파수/기간 프로그래밍 가능성: 진동 주파수는 외부 저항 (R), 커패시터 (C) 또는 크리스탈 발진기를 통해 구성 할 수 있으므로 광범위한 타이밍 매개 변수 조정을 가능하게합니다 (마이크로 초에서 시간까지).

조정 가능한 주파수 분할 비율: 내장 주파수 분배기를 사용하면 입력 핀 또는 프로그래밍을 통해 출력 신호 분할 계수를 설정하여 다른 주파수의 클록 신호를 생성 할 수 있습니다.

2. 유연한 시계 입력 옵션

지원합니다RC 발진기(외부 RC 네트워크) 또는크리스탈 발진기 입력, 다른 정밀성 및 안정성 요구 사항을 충족합니다 (고정밀 시나리오의 결정 모드, 비용 효율적인 응용 프로그램의 경우 RC 모드).

통합 전압 조정기 또는 바이어싱 회로는 외부 구성 요소와의 호환성을 최적화합니다.

3. 넓은 작동 전압 범위

일반적인 CMOS 프로세스 기능, 지원넓은 전압 입력(예 : 3V ~ 15V 이상), 다양한 전원 시스템 (배터리 구동 장치 또는 산업 등급 전압 환경)과 호환됩니다.

4. 저전력 설계

배터리 구동 휴대용 장치 또는 에너지 효율적인 응용 프로그램 (예 : IoT 센서, 임베디드 시스템)에 이상적이며 대기 전류가 매우 낮습니다.

전력 소비를 더욱 줄이기 위해 대기 또는 수면 모드를 지원합니다.

5. 듀티 사이클 조정 기능

출력 신호 듀티 사이클은 구성 가능합니다 (예 : 50% 대칭 파형 또는 비대칭 파형), PWM 제어, 신호 변조 및 기타 시나리오에 적합합니다.

6. 다중 출력 옵션

제공보완 출력(예 : 동기화 된 높은/저 레벨 신호) 또는 단일 엔드 출력, 다른 로직 레벨 (CMOS/TTL)과 호환됩니다.

적당한 출력 드라이브 기능을 사용하면 LED, 릴레이 또는 다른 통합 회로 커플 링을 직접 구동 할 수 있습니다.

7. 보호 및 신뢰성

내장 오버로드 또는 단락 보호 메커니즘 (일부 모델에서)은 회로 견고성을 향상시킵니다.

광범위한 작동 온도 범위 (예 : 상업적 등급 0 ° C ~ 70 ° C, 산업 등급 -40 ° C ~ 85 ° C), 다양한 환경 조건에 적응합니다.

8. 포장 및 호환성

공통 패키지 유형 : DIP (듀얼 인라인 패키지), SOIC (소형 개요 통합 회로), SSOP (작은 개요 패키지) 등, PCB 레이아웃 및 납땜을 용이하게합니다.

핀은 기존 CD4000 시리즈 로직 장치와 호환되므로 다른 디지털 회로와 완벽하게 통합 할 수 있습니다.

Texas Instruments CD4541BE의 응용 프로그램

1. 타이밍 및 카운트 다운 시스템

소비자 전자 장치:

운영 지속 시간을 제어하기위한 가정용 기기 (전자 레인지, 세탁기, 커피 메이커)를위한 타이머.
디지털 시계, 주방 타이머 또는 휴대용 장치의 카운트 다운 타이머 (예 : 인터벌 트레이닝을위한 피트니스 추적기).

산업 통제:

제조 공정의 순차적 타이밍 (예 : 컨베이어 벨트 지연, 기계 사이클 동기화).
산업 장비의 안전 연동 또는 결함 재설정 타이머.

2. 시계 생성 및 신호 소스

디지털 시스템:

마이크로 컨트롤러, 센서 또는 통신 모듈에 대한 안정적인 클럭 제공 업체 (예 : UART BAUD 요금 생성 또는 I2C/SPI 클록 신호 생성).
LED 깜박임, 디스플레이 리프레시 또는 모터 커뮤니케이션 (예 : 스테퍼 모터 스텝 타이밍) 용 펄스 생성기.

통신 장비:

모뎀, 라우터 또는 직렬 통신 인터페이스의 클럭 동기화.

무선 센서 네트워크 (WSN) 또는 RFID 시스템의 저주파 신호 소스.

3. 저전력 내장 및 IoT 솔루션

배터리 구동 장치:

IoT 센서, 웨어러블 또는 원격 모니터링 장치의 수면/웨이크 사이클 컨트롤러를 통해 전력 소비를 최소화합니다.
환경 센서 (온도, 습도, 모션)를위한주기적인 데이터 샘플링 타이머.

휴대용 전자 장치:

리모컨, 전자 독자 또는 저전력 블루투스 (BLE) 장치의 에너지 효율적인 타이밍.

4. 전력 관리 및 PWM 제어

전원 회로:

전압 조절기 타이밍 (예 : 소프트 스타트 지연 또는 과전압 보호 시간 초과).
다중 레일 시스템의 순차적 전원 업/다운 제어 (예 : FPGA/ASIC 전원 공급 장치 시퀀싱).

모터 및 LED 제어:

운동 속도 조절 (예 : 로봇 공학의 작은 DC 모터) 또는 LED 디밍 (일정한 전류 LED 드라이버)에 대한 조정 가능한 PWM 신호.

5. 산업 및 자동차 애플리케이션

산업 자동화:

센서 데이터 수집 타이밍 (예 : PLC의주기적인 아날로그-디지털 변환).

기계의 고장 감지 타이머 (예 : 과열/과부하 종료 지연).

자동차 시스템:

내부 조명 제어 (점진적 온/오프 타이밍) 또는 대시 보드 표시 백라이트 디밍.

차량 서브 시스템의 저전력 웨이크 업 타이머 (예 : 키리스 진입, 타이어 압력 모니터링).

6. 교육 및 프로토 타이핑

DIY 프로젝트:

애호가 회로를위한 저비용 타이밍 솔루션 (예 : LED 체이서, 간단한 주파수 카운터).
디지털 논리 학습 플랫폼, RC 오실레이터 원리 또는 타이밍 회로 설계.

7. 의료 및 건강 관리

의료 기기:

정밀 복용량 제어를위한 시간이 정한 약물 전달 시스템 또는 주입 펌프.
배터리 수명이 길어야하는 저전력 하트 비트 모니터 또는 수면 무호흡 장치.

8. 이러한 응용 프로그램을 가능하게하는 주요 장점

유연성: 외부 RC/크리스탈 및 조정 가능한 듀티 사이클 슈트를 통한 프로그래밍 가능한 주파수/기간 다양한 타이밍 요구.
저전력: 배터리 구동 또는 에너지 효율적인 시스템 (예 : IoT, 웨어러블)에 이상적입니다.
넓은 전압 범위: 저전압 (3V) 배터리 시스템 및 산업 (15V) 환경과 호환됩니다.
신뢰할 수 있음: 가혹한 환경을위한 온도 범위와 내장 보호에 대한 강력한 작동.

Texas Instruments CD4541BE의 속성

기술 가족	CD4000	비트 (#)	1
공급 전압 (최소) (V)	3	공급 전압 (최대) (V)	18
입력 유형	표준 CMO	출력 유형	푸시 풀
공급 전류 (최대) (µA)	100	IOL (MAX) (MA)	4
ioh (max) (ma)	-4	작동 온도 범위 (° C)	-55 ~ 125
평가	목록

Texas Instruments CD4541BE의 데이터 시트

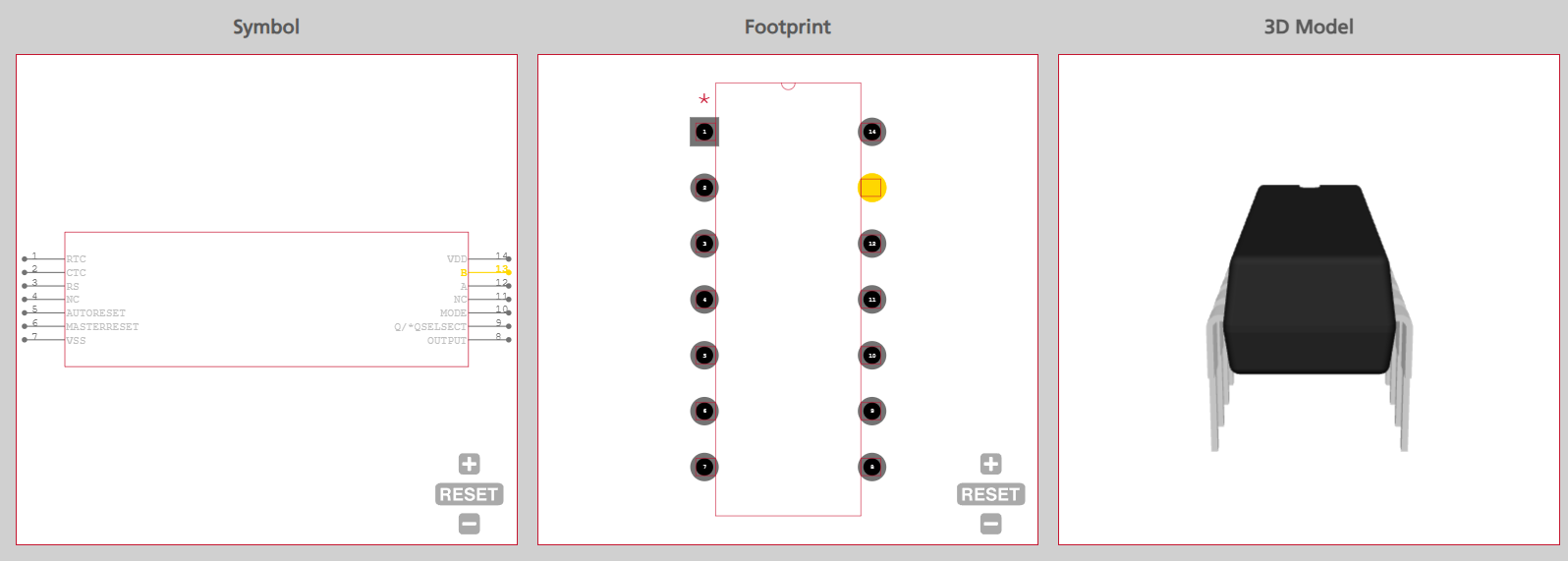

Texas Instruments CD4541BE의 기호, 발자국 및 3D 모델

Texas Instruments CD4541BE's Symbol, Footprint and 3D Model.png

핀 #	이름	기능
1	RTC	발진기 타이밍 제어를위한 외부 저항 (r <sub> tc </sub>) 연결.
2	CTC	발진기 타이밍 제어를위한 외부 커패시터 (C <bub> tc </sub>) 연결.
3	Rs	입력 재설정 (활성 높이) : 카운터를 재설정하고 초기 상태로 출력합니다.
4	NC	연결 없음 (사용되지 않은 핀).
5	AR	자동 레즈셋 입력 (활성 높이) : 전원을 켜 후 자동 재설정을 활성화합니다. v <sub> dd </sub>에 묶인 경우 핀 6을 통한 수동 재설정이 필요합니다.
6	씨	마스터 리셋 입력 (활성 높이) : 카운터 및 출력을 수동으로 재설정합니다.
7	v <sub> ss </sub>	지면 (0V) 공급.
8	큐	1 차 출력 : 타이머/카운터 작동에 따라 상태를 변경합니다.
9	선택하다	출력 상태 선택 : -0V (GND): 출력은 낮게 시작하여 카운트 다운 후 높아집니다. -v <sub> dd </sub>: 출력은 높게 시작하여 카운트 다운이 끝난 후 낮게갑니다.
10	방법	작동 모드 선택 : -0: 단일 샷 모드 (출력 한 번 출력). -1: 순환 모드 (연속 정사각형) 14.
11	NC	연결 없음 (사용되지 않은 핀).
12	에이	디비전 비율 프로그래밍 입력 A : 핀 13 34와 함께 카운터의 디비전 요소를 구성합니다.
13	비	디비전 비율 프로그래밍 입력 B : 핀 12와 함께 디비전 계수 34를 설정합니다.
14	v <sub> dd </sub>	양의 공급 전압(3V ~ 18V).

Texas Instruments CD4541BE의 카테고리 타이머

전자 시스템에서 타이머는 시간 제어를위한 핵심 구성 요소 역할을하며 타이밍 신호 또는주기적인 펄스를 정확하게 생성하여 "시간 인식"을 갖춘 장치를 가능하게합니다. 산업 자동화의 시퀀스 제어에서 소비자 전자 제품의 스마트 타이밍 기능에 이르기까지 타이머는 전자 장치의 "생물학적 시계"역할을하여 모듈이 사전 설정된 리듬에서 함께 작동하도록합니다.
하드웨어 타이머는 신뢰성과 저전력 장점으로 인해 임베디드 시나리오에서 특히 중요합니다. 그들은 RC (Resistor-Capacitor) 네트워크 또는 크리스탈 발진기를 사용하여 진동 회로를 구축하고 주파수 분배기를 통해 안정적인 시계를 생성하며 카운터를 통해 마이크로 초에서 몇 시간으로 광범위한 타이밍을 달성합니다. 예를 들어, IoT 센서에서 타이머는 데이터 수집, 성능 균형 및 에너지 소비를위한주기적인 모닝을 제어 할 수 있습니다. 산업 제어에서는 모터 스타트/스톱 및 밸브 스위칭을위한 정확한 타이밍을 제공하여 안전하고 효율적인 생산 공정을 보장합니다. 소프트웨어 타이머는 유연성을 제공하지만 프로세서 리소스에 의존하여 고정밀 또는 저전력 애플리케이션에서 대체 할 수없는 하드웨어 타이머를 만들어냅니다.
Texas Instruments 'CD4541BE하드웨어 타이머의 일반적인 예입니다. 프로그래밍 가능한 발진기/타이머 통합 회로로서 RC 또는 Crystal Oskillator 입력을 지원하므로 외부 저항성 구성 요소 또는 크리스탈 오실레이터를 통한 진동 주파수를 쉽게 구성 할 수 있습니다. 조정 가능한 주파수 분할 비율 (최대 65536)을 사용하면 펄스 신호 생성에서 긴 기간 타이밍에 이르기까지 다양한 요구를 충족시킵니다. 넓은 작동 전압 범위 (3V ~ 18V)와 낮은 정지 전류는 배터리 구동 장치 (예 : 휴대용 전자 장치 및 IoT 노드) 및 산업 등급 시스템에서 안정적인 작동을 보장합니다. 또한 단일 엔드/보완 출력 및 조정 가능한 듀티 사이클과 같은 기능은 PWM 제어, 클럭 동기화 및 기타 시나리오에서 응용 프로그램을 확장합니다. CD4541BE는 타이밍 제어 요구 사항 및 유연성과 신뢰성을 갖춘 회로 설계로 스마트 장치에서 정확한 타이밍 제어를 지속적으로 권한을 부여합니다.

CD4541BE의 제조업체-텍사스 기기

Texas Instruments (TI)는 타이머 분야의 혁신과 성과를 통해 글로벌 전자 산업에 큰 영향을 미쳤으며, 산업을 신뢰성, 유연성 및 미래 예측 기술로 이끄는 제품을 이끌고 있습니다.
타이머 기술의 선구자 인 TI의 1971 LM555 타이머 소개는 이정표였습니다. 이 장치는 모노스트 가능 (타이밍)과 Astable (Pulse Generation) 기능을 결합한이 장치는 200MA 드라이브 기능과 넓은 온도 안정성 덕분에 산업 제어, 소비자 전자 제품 및 그 이상에서 "보편적 인 타이머"가되었습니다. 100 억 대 이상의 유닛이 판매되면서 하드웨어 타이밍 솔루션의 업계 표준을 설정했습니다. TI는 이후 제품 라인을 확장했습니다. 예를 들어, CD4060은 14 단계 분할 다운 카운터를 통합하여 시계 생성 및 장거리 타이밍을위한 효율적인 솔루션을 제공하며 비용 효율적인 타이밍 설계를위한 최고의 선택으로 남아 있습니다.
Ti는 IoT 및 휴대용 장치의 저전력 수요를 해결하기 위해 TPL5111 Nano-Timer를 개발하여 35NA 정지 전류로 긴 배터리 수명을 달성했습니다. 이를 통해 센서 노드 및 웨어러블의 "수면 깨우기"주기에 대한 스마트 파워 관리가 가능합니다. MSP430 마이크로 컨트롤러에 통합 된 타이머 모듈은 의료 기기, 스마트 미터 및 기타 애플리케이션의 핵심 타이밍 제어 장치 역할을하는 하위 마이크로 암프 저전력과 고정밀 캡처/비교 기능을 결합합니다.
가혹한 산업 및 자동차 환경에서 AEC-Q100으로 인증 된 Ti의 Lincmos 시리즈 타이머는 -40 ° C ~ 105 ° C에서 안정적으로 작동하여 엔진 제어 및 차량 내 인포테인먼트 시스템을위한 안정적인 타이밍을 제공합니다. 듀얼 모드 RC/Crystal Oscillator 입력 및 65536 단계 조정 가능한 주파수 분할 비율이 포함 된 CD4541BE와 같은 프로그래밍 가능한 타이머는 마이크로 초 펄스에서 1 시간 동안의 타이밍, 산업 자동화, 전력 관리 등에 널리 사용되는 다양한 요구를 충족시킵니다.
TI의 성공은 기술 혁신뿐만 아니라 LM555의 고전적인 유용성에서 MSP430의 통합 개발에 이르기까지 PSPICE 시뮬레이션 도구 및 엔지니어의 개발 기준을 크게 낮추는 광범위한 참조 설계와 함께 MSP430의 통합 개발에 이르기까지 포괄적 인 생태계 구축에서 비롯됩니다. 오늘날 TI 타이머는 소비자 전자, 자동차, 산업 및 의료 부문에 걸쳐 있습니다. 저전력, 높은 정밀도 및 신뢰성에 대한 지속적인 초점은 AI Edge 컴퓨팅 및 6G 통신과 같은 차세대 기술의 타이밍 제어 기반을 마련하여 시간적 정확성과 스마트 장치 사이의 핵심 브리지로서의 역할을 강화하고 있습니다.

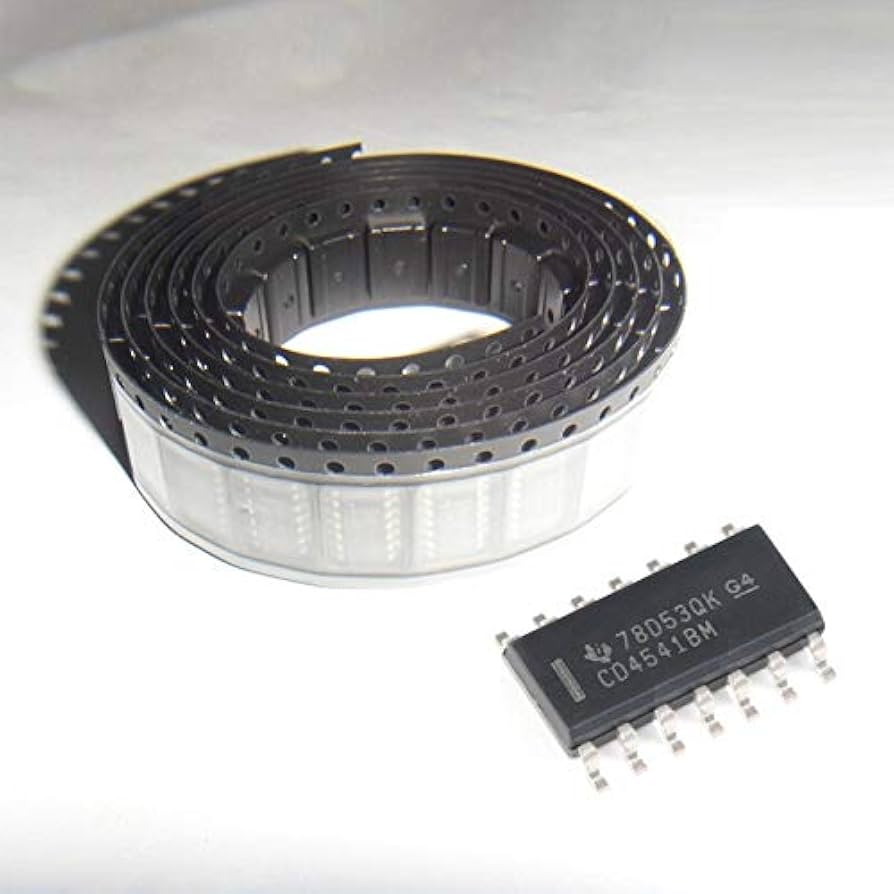

CD4541BM96 대 CD4541BE

부품 번호	CD4541BM96+BOM	CD4541BE+BOM
상표	텍사스 악기	텍사스 악기
설명	프로그래밍 가능한 타이머 단일 14 핀 SOIC T/R	CMOS 프로그램 가능 타이머
시리즈	CD4541	CD4541
기술 가족	CD4000	CD4000
비트 (#)	1	1
공급 전압 (최소) (V)	3	3
공급 전압 (최대) (V)	18	18
입력 유형	표준 CMO	표준 CMO
출력 유형	푸시 풀	푸시 풀
공급 전류 (최대) (µA)	100	100
IOL (MAX) (MA)	4	4
ioh (max) (ma)	-4	-4
작동 온도 범위 (° C)	-55 ~ 125	-55 ~ 125
평가	목록	목록
