LM317 vs. LM317T : 정밀 전류 규정 및 고전력 응용 분야의 포괄적 인 분석

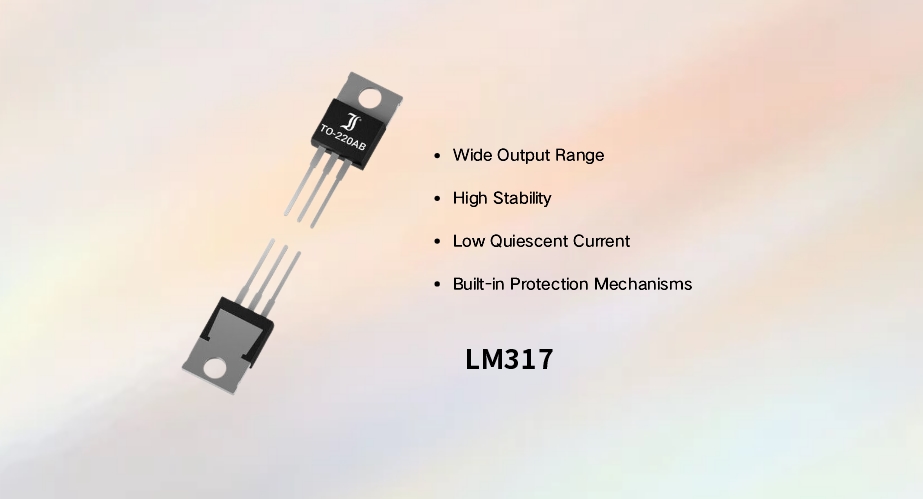

나.LM317: 정밀 전류 조절기의 핵심 특성

LM317고전적인 3 기자입니다조정 가능한 전압 조절기, 뛰어난 정밀 조절 기능으로 유명하여 전자 회로 설계의 필수품입니다. 다목적 장치로서, 전압 조절을 가능하게 할뿐만 아니라 정밀 전류 조절기로서 기능합니다. 핵심 특성에는 다음이 포함됩니다.

·넓은 출력 범위: 출력 전압은 1.25V에서 37V로 지속적으로 조정할 수 있습니다. 현재 소스로 구성되면 출력 전류는 일반적으로 10MA에서 1.5A 범위이며 다양한 중간 및 저전력 장치의 요구를 충족시킵니다.

·높은 안정성: 매우 낮은 전압 조절 속도 (일반적인 값 0.01%/v) 및 하중 조절 속도 (일반 값 0.1%)를 특징으로하며, 입력 전압이 변동하거나 부하가 변할 때에도 안정적인 출력을 보장합니다.

·내장 보호 메커니즘: 과전류 보호, 과열 보호 및 안전한 운영 영역 보호를 통합합니다. 회로 이상의 경우 출력 전류를 자동으로 제한하거나 차단하여 장치와 부하를 손상으로부터 보호합니다.

·낮은 대기 전류: 일반적인 정지 전류가 5MA의 전류를 사용하면 회로 전력 소비를 줄이면 배터리 구동 휴대용 장치에 특히 적합합니다.

실제 응용 분야에서 LM317은 일반적으로 정밀 기기, 테스트 장비 및 충전기에 사용됩니다. 예를 들어, 실험실에서 LM317은 정밀 DC 전류 소스를 구축하여 다양한 전자 구성 요소에 대한 안정적인 테스트 전류를 제공 할 수 있습니다.

II.LM317T: 고출력 기기를위한 안정적인 선택

LM317T는 LM317의 패키지 변형이며, 특히 고출력 애플리케이션을 위해 설계되었습니다. LM317의 핵심 기능을 유지하는 동안 전력 처리 기능에 최적화됩니다.

·향상된 열 소산 설계: 큰 방열판이 특징 인 To-220 패키지를 채택합니다. 이것은 작동 중에 발생하는 열을 효율적으로 소산하여 더 높은 전력 소산 (일반적으로 15W 및 적절한 열 소산으로 더 높음)을 가능하게합니다.

·고전류 출력 용량: 우수한 열 소산 조건에서 출력 전류는 1.5A에 도달하여 소형 모터 및 고출력 LED 드라이버와 같은 고출력 장치의 전원 공급 장치 요구를 충족시킬 수 있습니다.

·LM317과의 호환성: 전기 특성은 LM317과 거의 동일하여 주요 수정없이 회로 설계를 직접 교체 할 수 있습니다.

LM317T는 탁월한 전력 처리 및 신뢰성으로 인해 산업 제어, 자동차 전자 제품 및 가전 제품에 널리 사용됩니다. 예를 들어, 자동차 충전기에서 LM317T는 적절한 전압 및 전류를 충전하여 전류를 충전 할 수 있습니다.

III. LM317과 LM317T의 상세한 비교

IV. LM317과 LM317T 중에서 선택하는 방법은 무엇입니까?

LM317과 LM317T 사이의 선택은 다음과 같은 요인을 고려할 때 특정 응용 프로그램 시나리오 및 요구 사항에 따라 다릅니다.

·전력 요구 사항: 소형 전자 실험 회로 또는 저전력 센서 전원 공급 장치와 같은 최소 열 소산 요구가있는 저전력 적용의 경우 LM317은 비용 효율적인 옵션입니다. 연속 고전류 출력 (예 : 고전력 LED 어레이 드라이버 또는 작은 모터 제어)이 필요한 고전력 장치의 경우 LM317T의 열 소산 장점 및 전력 처리 기능이 더 적합합니다.

·공간 제약: TO-220 패키지 LM317T는 비교적 더 큽니다. 회로 설계에 엄격한 공간 제한과 저전력 요구 사항이있는 경우, 다른 작은 패키지 LM317 변형이 바람직 할 수 있습니다.

·비용 요인: 성능과 전력 요구 사항이 모두 충족되면 LM317은 예산에 민감한 프로젝트에 비용 이점을 제공 할 수 있습니다.

·열 소산 조건: 내부 장치 공간이 추가 열 소산 구성 요소를 제한하면 LM317T의 TO-220 패키지가 통합 된 방열판이 더 나은 열 소산을 제공하여 더 적합합니다.

V. LM317 및 LM317T 대안

LM317 및 LM317T 외에도 여러 다른 전압 조절기 장치는 다른 응용 분야의 대안으로 사용됩니다.

·LM117/LM217: 유사한 성능을 가진 LM317과 동일한 시리즈의 일부. LM117은 고온 환경에 적합한 더 넓은 온도 범위 (-55 ° C ~ 150 ° C)에 걸쳐 작동합니다. LM217 (-25 ° C ~ 150 ° C)은 온도 요구 사항이 적은 산업 시나리오에 이상적입니다.

·LT1083/LT1084/LT1085: 선형 기술 (현재 ADI에 의해 획득)의 고전류 조정 가능한 조절기, 출력 전류는 각각 5A, 3A 및 1.5A입니다. 이들은 낮은 드롭 아웃 전압 및 우수한 라인 조절을 특징으로하며 고전류 및 고효율 응용 프로그램에 적합합니다.

·AD620: 주로 계측 증폭기 (참조 문서에 설명 된 바와 같이, 유연한 게인 설정, 저전력 소비 및 넓은 전원 공급 장치 범위를 갖춘 저비용 고정밀 계측 증폭기입니다. 스케일, 의료 기기 및 데이터 수집 시스템). 신호 증폭 및 제한된 전압 조절이 필요한 특수 정밀 신호 조절 회로에서 다른 구성 요소와 함께 대안으로 사용할 수 있습니다. 그러나 AD620은 전용 레귤레이터가 아니며 대체 사용에는 특정 회로 요구에 따라 상세한 설계 및 검증이 필요합니다.

VI. 결론

LM317 및 LM317T는 클래식 조정 가능한 전압 조정기로서 각각 고유 한 시나리오에서 탁월합니다. LM317은 정밀한 규제 및 비용 효율성을 갖춘 중간 및 저전력 정밀 장치에서 눈에 띄는 반면, LM317T는 TO-220 패키지의 우수한 열 소산 및 향상된 전력 처리를 활용하여 고출력 장비에 대한 신뢰할 수있는 선택입니다.

실제 응용 분야에서 선택은 전력 요구 사항, 공간 제약, 비용 예산 및 열 소산 조건을 기반으로해야합니다. 대체 옵션을 탐색하면 전문화 된 요구를 해결할 수 있습니다. 선택에 관계없이, 안정적이고 안정적인 작동을 보장하기 위해서는 신중한 회로 설계가 필수적이며 전자 장치에 일관된 전력 지원을 제공합니다.
