LT3097은 듀얼, 양수 및 부정적인, 고성능, 저조한 선형 레귤레이터입니다.소음에 민감한 애플리케이션에 전원을 공급하기위한 아날로그 장치, Inc., Ultralow Noise 및 Ultra-High High 전원 공급 장치 제거 비율 (PSRR) 아키텍처를 특징으로합니다. 각 조절기는 전형적인 260 mV/235 mV (양/음성) 드롭 아웃 전압으로 최대 500mA를 제공합니다.
운영 정지 전류는 명목상 2.2 ma/2.35 ma (양/음성)이며 셧다운에서 0.3 μa/3 μa (양/음성)로 떨어집니다. LT3097은 Unity -Gain에서 작동하며 프로그래밍 된 출력 전압과 무관하게 거의 일정한 출력 노이즈, PSRR, 대역폭 및로드 레귤레이션을 제공하는 넓은 출력 전압 범위 (0V ~ 15V, 양의 0V 및 0V ~ -19.5V, 네거티브 앰프를 갖습니다.
LT3097각 채널에 대해 최소 10 μF 세라믹 출력 커패시터로 안정적입니다. 내장 보호에는 폴드백이있는 내부 전류 제한과 히스테리시스가있는 열 제한이 포함됩니다. 양성 조절기에는 역전 보호 및 역전류 보호도 포함됩니다. LT3097은 열 향상, 22 리드 6mm × 3mm, 플라스틱 듀얼 플랫 무도 (DFN) 패키지로 제공됩니다.

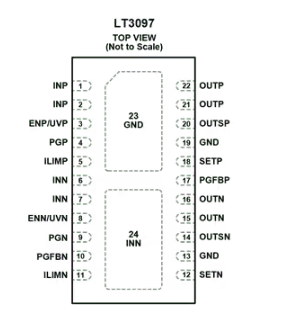

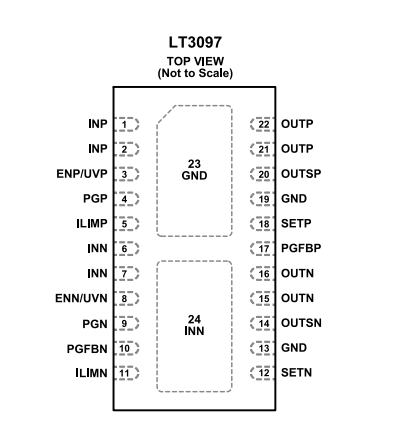

LT3097 핀아웃
핀 번호 | 니모닉 | 설명 |
---|---|---|
1, 2 | INP | 양의 입력 터미널, 양수 조절기에 전원을 공급합니다. 소음을 억제하려면 바이 패스 커패시터 (권장 ≥4.7µf)가 필요합니다. 역전 전압 보호를 지원합니다 (배터리가 리버스에 연결된 경우 역류가 없음). |
3 | ENP/UVP | 양의 채널 활성화/저전압 잠금 (UVLO) 핀 : 낮은 당기기 양의 레귤레이터를 셧다운 모드 (정지 전류 <1µa)로 넣습니다. UVLO 임계 값은 저항 분배기 (턴온 전압 1.24V, 히스테리시스 130MV)를 통해 설정할 수 있습니다. 사용하지 않으면 INP에 연결하십시오. |
4 | PGP | Positive Power Good Flag (Open-Collector)는 출력 전압이 안정적 일 때 상태를 나타냅니다. pgfbp <300mv 일 때 낮게 당겨집니다. 셧다운 모드에서 비활성화되면 GND에서 0.3V 이상을 운전하지 마십시오. |
5 | 일림 | 양의 채널 전류 제한 프로그래밍 핀 : GND에 대한 외부 저항은 최대 전류를 설정합니다 (스케일링 계수 150ma × kΩ); 출력 전류 (1 : 500 비율, 전압 0 ~ 300mv)를 모니터링 할 수 있습니다. 사용하지 않으면 gnd에 연결하십시오. |
6, 7 | 여인숙 | 네거티브 입력 터미널, 네거티브 레귤레이터에 전원을 공급합니다. 바이 패스 커패시터가 필요하며 안정성을 향상시키기 위해 EPAD (Inn)에 연결되어 있습니다. |
8 | ENN/UVP | 네거티브 채널 활성화/저전압 잠금 핀, ENP/UVP와 같은 기능 네거티브 레귤레이터 및 UVLO 임계 값 설정의 종료/턴온을 제어합니다. |
9 | PGN | 음의 전력 좋은 플래그, PGP와 동일한 기능은 음의 출력 전압의 조절 상태를 나타냅니다. GND에서 0.3V 이상 운전하지 마십시오. |
10 | 일림 | 네거티브 채널 전류 제한 프로그래밍 핀, ILIMP와 같은 기능 음수 채널의 최대 전류를 설정하고 출력 전류를 모니터링합니다. |
11 | 세트 | 네거티브 출력 전압 프로그래밍 핀, GND에 대한 외부 저항력이 음의 출력 전압 (0 ~ -19.5V)을 정확하게 조정합니다. ± 1%의 전류 정확도를 설정합니다. |
12 | outsn | 네거티브 출력 감지 터미널은 음성 레귤레이터의 오류 증폭기의 비 반전 입력 역할을합니다. Kelvin은 출력 커패시터에 연결하고로드하여 성능을 최적화하고 GND에서 0.3V 이상 운전하지 마십시오. |
13, 14 | 아웃 | 음의 출력 단자는 0 ~ -19.5V의 조절 가능한 전압을 제공합니다. 500MA 출력 전류를 지원하는 안정성을 보장하려면 ≥10µF 세라믹 커패시터 (ESR <20MΩ)가 필요합니다. |
15 | Gnd | 접지 핀은 참조 잠재력을 제공합니다접지 성능을 향상시키기 위해 EPAD (GND)에 연결된 회로. |
16 | setp | 양의 출력 전압 프로그래밍 핀, GND에 대한 외부 저항기 양의 출력 전압을 정확하게 조정합니다 (0 ~ 15V),,, ± 1%의 전류 정확도를 설정합니다. |
17 | PGFBP | 긍정적 인 채널 피드백 보상 터미널,외부 커패시터는 루프 안정성을 최적화하고 PGP 논리 판단에 영향을 미칩니다. |
18 | PGFBN | 음성 채널 피드백 보상 터미널외부 커패시터는 음성 채널 루프 안정성을 최적화하고 PGN 논리 판단에 영향을 미칩니다. |
19 | Gnd | EPAD (GND)에 연결된 메인 그라운드 핀저임금 접지를 보장하십시오. |
20 | 아웃 스프 | 양의 출력 감지 터미널은 양수 레귤레이터의 오류 증폭기의 비 반전 입력 역할을합니다.. Kelvin은 출력 커패시터에 연결하고로드하여 과도 성능을 최적화하고 GND에서 0.3V 이상을 운전하지 마십시오. |
21, 22 | 아웃프 | 양의 출력 단자는 0 ~ 15V의 조정 가능한 전압을 제공합니다. 안정성을 보장하려면 ≥10µf 세라믹 커패시터 (ESR <20MΩ, ESL <2NH)가 필요합니다. 500MA 출력 전류 지원. |
23 | EPAD (GND) | GND 핀에 연결된 노출 된지면 패드, PCB 지상 계획에 납땜되었습니다.E 열 소산 및 전기 성능을 향상시키기 위해. |
24 | EPAD (여관) | 여관 핀에 연결된 노출 된 여관 패드는 전원 공급 장치를 향상시킵니다.음성 채널의 안정성 및 열 소산 능력. |
LT3097절대 최대 등급
매개 변수 | 값 |
---|---|
INP 핀 전압 | ± 22 v |
여관 핀 전압 | GND 핀 –22 V ~ +0.3 V와 관련하여 |
ENP/UVP 핀 전압 | ± 22 v |
ENN/UVN 핀 전압 | 여관 핀 실제로 –0.3 v ~ +30 V와 관련하여 gnd 핀 ± 22 v와 관련하여 |
inp-to-enp/uvp 차동 | ± 22 v |
PGP 핀 전압 ² | –0.3 V, +22 v |
PGN 핀 전압 | 여관 핀 실제로 –0.3 v ~ +30 V와 관련하여 GND 핀과 관련하여 –0.3 V ~ +22 V |
Ilimp 핀 전압 ² | –0.3 V, +1 V |
Ilimn 핀 전압 | Inn Pin¹ –0.3 V ~ +22 V와 관련하여 |
PGFBP 핀 전압 ² | –0.3 V, +22 v |
PGFBN 핀 전압 | 여관 핀 실제로 –0.3 v ~ +30 V와 관련하여 gnd 핀 ± 22 v와 관련하여 |
Setp 핀 전압 ² | –0.3 V, +16 v |
Setp 핀 current³ | ± 20 ma |
setn 핀 전압 | 여관 핀 ~ 0.3 V, +22 V와 관련하여 gnd 핀 ± 22 v와 관련하여 |
setn 핀 전류 ⁴ | ± 10 ma |
아웃 스프 핀 전압 ² | –0.3 V, +16 v |
outsp 핀 current³ | ± 20 ma |
Outsn 핀 전압 | 여관 핀 ~ 0.3 V, +22 V와 관련하여 gnd 핀 ± 22 v와 관련하여 |
outsn 핀 전류 ⁴ | ± 10 ma |
setn-to-outsn differential⁵ | ± 22 v |
아웃 핀 전압 ² | –0.3 V, +16 v |
핀 전압 | 여관 핀 ~ 0.3 V, +22 V와 관련하여 gnd 핀 ± 22 v와 관련하여 |
outp-to-outsp differential-out | ± 1.2 v |
out-to-outsn 차동 ⁷ | ± 22 v |
inp-to-outp 차별화 | ± 22 v |
inp-to-outsp 차동 | ± 22 v |
출력 단락 기간 | 무기한 |
온도 | TJ Range⁸ 작동 –40 ° C ~ +125 ° C 등급 저장 범위 –65 ° C ~ +150 ° C |
LT3097일반적인 응용 프로그램 회로

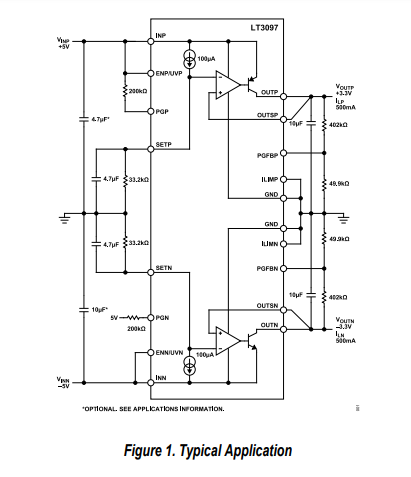

LT3097의 일반적인 응용 프로그램 회로는이 선형 전압 조절기를 코어로 사용하여 이중 양성 - 음의 출력 시스템을 구축합니다. 회로는 양수 및 음성 전원 공급 장치 (v₊, v₋)에 연결됩니다. 200kΩ, 420kΩ 및 4.7μf, 1NF와 같은 커패시터와 같은 저항과 LT3097의 정확한 조절을 활용함으로써 +2.27V 및 -2.27V (둘 다 500mA)의 안정적인 출력을 달성합니다. 낮은 노이즈, 높은 정밀 전원 공급 장치 요구에 적합하며 아날로그 신호 체인 및 정밀 기기와 같은 시나리오에 적용 할 수 있습니다. 구성 요소의 시너지 효과를 통해 전압 안정성과 방지 기능을 보장하여 고성능 전원 공급 장치 설계를위한 일반적인 솔루션 역할을합니다.
lt3097 featrues
초 저출량 RMS 노이즈 : 0.8 μV RMS (10Hz ~ 100 kHz)
초저 출력 노이즈 스펙트럼 밀도 : 10kHz에서 2 NV/√Hz (양수) 및 2.2 NV/√Hz (음수)
초경 1/F 노이즈 : 10 μV PP (양성) 및 3.2 μV PP (음수) (0.1Hz ~ 10Hz)
초 고명
출력 전류 : 500 MA
넓은 입력 전압 범위 : ± 1.8V ~ ± 20 v
채널 당 단일 커패시터는 노이즈 및 PSRR을 향상시킵니다
핀 전류 세트 : 100 μa, ± 1% 초기 정확도
채널 당 단일 저항 프로그램 출력 전압
프로그래밍 가능한 전류 제한
저하 전압 : 260 mV (양수) 및 235 mV (음수)
출력 전압 범위 : 0 v ~ 15V (양수) 및 0V ~ –19.5V (음수)
프로그래밍 가능한 전력이 좋습니다
빠른 시작 기능
정밀 활성화/저전압 잠금 (UVLO)
폴드백으로 내부 전류 제한
최소 출력 커패시터 : 10 μF 세라믹
소형, 저 프로파일, 22 리드, 6mm × 3mm, 플라스틱 DFN 패키지
LT3097 응용 프로그램
LT3097고품질 전력을 요구하는 시나리오에서 탁월한 가치를 제공합니다.
양극성 매우 낮은 노이즈 전원 공급 장치 : 정밀 OP-AMPS와 같은 노이즈에 민감한 양극성 회로의 경우 초 낮은 노이즈 (0.8μV RMS 양성, 2.2NV/√Hz 음성)를 제공하여 안정적인 ± 0-15V/+0 ~ -19.5V 출력을 보장합니다.
RF 전원 공급 장치 : 초고가 높은 PSRR (1MHz에서 76dB/74dB) 및 낮은 1/F 노이즈를 사용하면 간섭을 억제하여 PLL, VCO, 믹서 및 앰프를 지원합니다.
저 잡기 계측 : Unity-Gain 아키텍처는 스펙트럼 분석기 및 센서의 노이즈를 최소화하여 나노 스케일 측정을 가능하게합니다.
데이터 변환기 :낮은 드롭 아웃 (260MV/235MV)과 빠른 시작은 고속 ADC/DAC의 오류를 줄여 ENOB 및 동적 범위를 향상시킵니다.
의료 신청 :안정성은 MRI/CT 선명도와 ECG 정확도를 향상시켜 조기 진단을 돕습니다.
정밀 전원 공급 장치 :± 1% 세트 핀 정확도와 낮은 조절은 실험실 참조를위한 정확한 전압 프로그래밍을 가능하게합니다.
전환 사후 전환 :초 고명 PSRR은 100kHz-1MHz 노이즈를 억제하여 효율성과 민감한 회로의 저음을 결합합니다.
LT3097 패키지

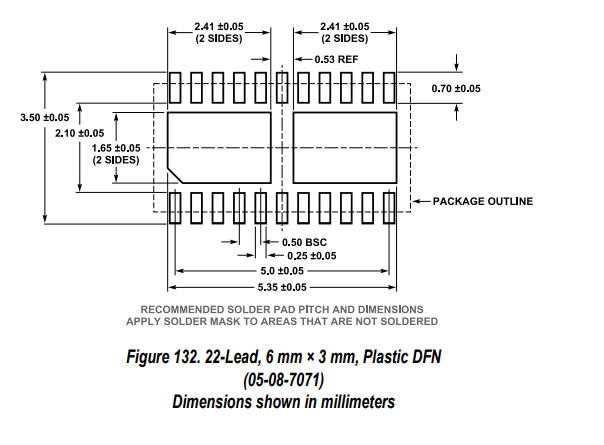

LT309722 리드, 6 mm × 3 mm 플라스틱 DFN (듀얼 - 플랫 번호 - 리드) 패키지를 채택합니다. 다이어그램에서 볼 수 있듯이 컴팩트 한 개요가 있습니다. 전체 치수는 길이 (5.35 ± 0.05 mm), 너비 (3.50 ± 0.05 mm)와 같은 매개 변수로 정확하게 정의됩니다. 권장 솔더 패드 피치 및 치수는 적절한 납땜을 보장합니다. 이 패키지는 고밀도 회로 설계에 유리한 낮은 프로파일, 공간 절약 솔루션을 제공하며, 고밀도 전력 조절이 필요한 응용 분야에서 열 관리 및 전기 성능을 촉진합니다.
LT3097 대 기타 전압 조정기
특징 | LT3097 | LT1763 | TPS7A4700 |
---|---|---|---|
출력 전류 | 500 MA | 500 MA | 1 a |
출력 전압 범위 | 0.6V – 199.5V | 1.22V – 20V | 1.4V – 20.5V |
출력 노이즈 | 0.8 μVRMS | 20 μVRMS | 4 μVRMS |
psrr @ 1 kHz | 76dB | 60dB | 66dB |
드롭 아웃 전압 | 250 MV | 300 MV | 200 MV |
LT3097 제조업체
LT3097고성능 아날로그, 혼합 신호 및 DSP (Digital Signal Processing) 통합 회로의 글로벌 리더 인 ADI (Ablog Devices, Inc.)에서 제조합니다. ADI는 반도체 산업에서 혁신과 품질로 오랜 명성을 가지고 있습니다. 창립 이래 현대 전자 제품의 문제를 해결하는 최첨단 기술 개발에 전념해 왔습니다. 이 회사의 제품은 산업 자동화, 통신, 의료 및 자동차를 포함한 다양한 분야에서 널리 사용됩니다. LT3097과 관련하여 ADI는 아날로그 디자인에 대한 깊은 전문 지식을 활용합니다. 회사의 주 - 미술 제조 시설 및 엄격한 품질 관리 프로세스는 LT3097이 저음, 고전력 공급 거부 비율 (PSRR) 및 안정적인 전압 규정의 높은 표준을 충족시켜 정밀한 전력 관리를 요구하는 응용 프로그램에 선호되는 선택입니다.
LT3097 Categroy-Low-Dropout 선형 조절기
저조한 선형 레귤레이터 (LDOS)전력 관리에 중요하므로 입력과 출력 (드롭 아웃 전압) 사이의 전압 차이가 최소 인 안정적인 출력 전압을 제공합니다. 이 기능을 사용하면 입력 전압이 원하는 출력에 가깝게 작동하더라도 배터리 구동 장치 또는 전압 마진이 빡빡한 시스템에 이상적으로 작동하는 경우에도 효율적으로 작동 할 수 있습니다. LDOS는 입력 노이즈를 억제하는 능력으로 인해 노이즈 민감성 애플리케이션에서 탁월하여 센서 또는 RF 회로와 같은 민감한 구성 요소의 깨끗한 전력을 보장합니다. 주요 매개 변수에는 드롭 아웃 전압, 노이즈 레벨, PSRR (전원 공급 장치) 및 부하 조절이 포함되며, 이는 정밀 작업에 대한 적합성을 결정합니다. 고성능 LDO 중에서 LT3097이 눈에 띄게 나타납니다. 매우 낮은 드롭 아웃 (양성 260MV, 음수 채널의 경우 235MV) 및 탁월한 노이즈 억제로 인해 까다로운 시나리오에 맞게 조정되어 LDO의 장점을 양극성 출력 기능과 통합하여 엄격한 전력 품질 요구를 충족시킵니다.
결론
LT3097은 고성능 선형 전압 조절기입니다고정밀 전력 관리에 중점을 둡니다. 정밀한 이중 채널 전압 조절 (안정적으로 ± 2.27V/500MA를 제공), 저음 조작 및 강력한 항 회의 기능을 활용하여 아날로그 신호 체인, 정밀 기기 및 고급 테스트 장비와 같은 초고전 전력 공급 장치를 요구하는 시나리오의 핵심 솔루션 역할을합니다.
말초 구성 요소와 협력함으로써 전압 안정성을 효과적으로 보장하고, 노이즈 간섭을 억제하며, 고성능 전자 시스템의 전원 공급 장치 설계의 핵심 지원으로 시스템 신호 정확도와 장기 운영 안정성을 직접 향상시킵니다.
