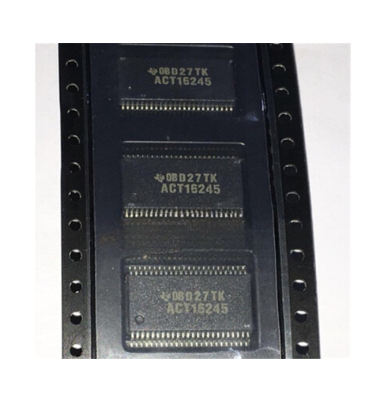

Texas Instruments SN74ACT16245QDLREP+BOM
그만큼Texas Instruments SN74ACT16245QDLREP고성능 16 비트 버스 트랜시버입니다. 거친 산업 및 자동차 환경을 위해 설계된이 제품은 -40 ° C에서 +125 ° C에서 안정적으로 작동합니다. 듀얼 8 비트 비 반전 3 국가 아키텍처를 사용하면 효율적인 양방향 데이터 전송이 가능합니다. TTL 호환성, 저음 작동 및 우수한 버스 운전 기능을 제공하여 까다로운 애플리케이션의 고속 데이터 통신에 이상적입니다.
Texas Instruments SN74ACT16245QDLREP의 기능
Texas Instruments의 SN74ACT16245QDLREP는 a입니다고성능 16 비트 버스 트랜시버, 가혹한 환경에서 산업 및 자동차 응용 프로그램을 위해 특별히 설계되었습니다. 다음은 핵심 기능에 대한 요약입니다.
넓은 온도 범위의 신뢰성
작동 온도 범위 : -40 ° C ~ +125 ° C, 고온 환경 및 저온 환경 모두에 적합합니다.
Jedec 산업 표준에 따라 구성 요소 인증을 받았으며 HAST (높은 가속화 된 응력 테스트) 및 온도 사이클링과 같은 가속화 된 수명 테스트를 통과하여 장기 안정성을 보장합니다.
양방향 데이터 전송
비동기 양방향 버스 통신을 지원하는 듀얼 8 비트 비 반전 3 국가 트랜시버 아키텍처가 특징입니다.
데이터 흐름 방향 (A → B 또는 B → A)은 DIR 핀에 의해 제어되며 G 핀은 버스를 완전히 분리 할 수 있습니다.
TTL 호환성 및 버스 운전 기능
입력은 TTL 전압과 호환되며 출력에는 3 개 스테이트 설계가있어 버스 라인을 직접 구동 할 수 있습니다.
양방향 데이터 전송을 지원하며 PCB 레이아웃을 최적화하는 통로 아키텍처가 있습니다.
저음 디자인
분산 VCC 및 GND 핀 구성은 고속 스위칭 중에 노이즈 간섭을 줄입니다.
고주파 데이터 전송 시나리오에 적합합니다.
강화 된 제조 지원
장기 공급 안정성을 보장하기 위해 DMS (제조 소스 감소) 문제에 대한 지원이 향상됩니다.
잘 확립 된 제품 변경 알림 메커니즘이있어 고객이 공급망 위험을 관리하는 데 편리합니다.
포장 및 호환성
SSOP (DL)에 포장되어 있으며 ROHS 표준을 준수하는 테이프 및 릴 포장으로 제공됩니다.
Texas Instruments Widebus 제품군의 회원이며 같은 시리즈의 다른 장치와 핀 호환됩니다.
기술 사양
전원 공급 장치 전압 : 4.5V ~ 5.5V (VCC)
입력 전압 범위 : -0.5V ~ VCC + 0.5V
출력 전류 : ± 24MA (연속)
작동 온도 : -40 ° C ~ +125 ° C
Texas Instruments SN74ACT16245QDLREP의 응용 프로그램
컴퓨터 시스템: 컴퓨터 아키텍처에서는 CPU, 메모리 및 주변 장치와 같은 다른 구성 요소 간의 데이터 통신에 사용할 수 있습니다. 예를 들어 메모리 버스와 I/O 버스 사이의 데이터를 전송하여 필요할 때 적절한 데이터 흐름과 격리를 보장 할 수 있습니다. 복잡한 컴퓨터 마더 보드 설계에 유리한 아키텍처를 통해 Flow로 PCB 레이아웃을 최적화하는 데 도움이됩니다.
산업 자동화: 산업 제어 시스템 에서이 트랜시버는 다른 제어 장치, 센서 및 액추에이터를 연결하는 데 사용될 수 있습니다. 가혹한 산업 환경에서 다양한 장치간에 안정적인 데이터 전송이 가능하며, 최대 조건에서 40 ° C ~ 125 ° C의 확장 된 온도 성능을 제공합니다. 또한 자동화 시스템의 다른 부분간에 필요한 비동기 2 개의 통신을 처리 할 수 있습니다.
통신 장비: 라우터, 스위치 및 기지국과 같은 통신 장치에서 SN74ACT16245QDLREP는 다른 모듈 또는 보드 간의 데이터 전송에 사용할 수 있습니다. 데이터 신호의 무결성을 보장하는 데 도움이되고 필요한 격리 및 버스 운전 기능을 제공합니다. 3- 상태 출력은 다중 장치 통신 시나리오에서 버스 라인을 효율적으로 관리하는 데 유용합니다.
테스트 및 측정 장비: 오실로스코프, 로직 분석기 및 신호 생성기와 같은 테스트 기기를 설계 할 때이 트랜시버는 다른 하위 시스템을 인터페이스하는 데 사용될 수 있습니다. 측정 회로와 디스플레이 또는 제어 장치간에 정확한 데이터 전송이 가능합니다. 향상된 감소 제조 소스 (DMS) 지원은 이러한 유형의 장비에서 구성 요소의 장기적 가용성과 신뢰성을 보장합니다.
Texas Instruments SN74ACT16245QDLREP의 데이터 시트

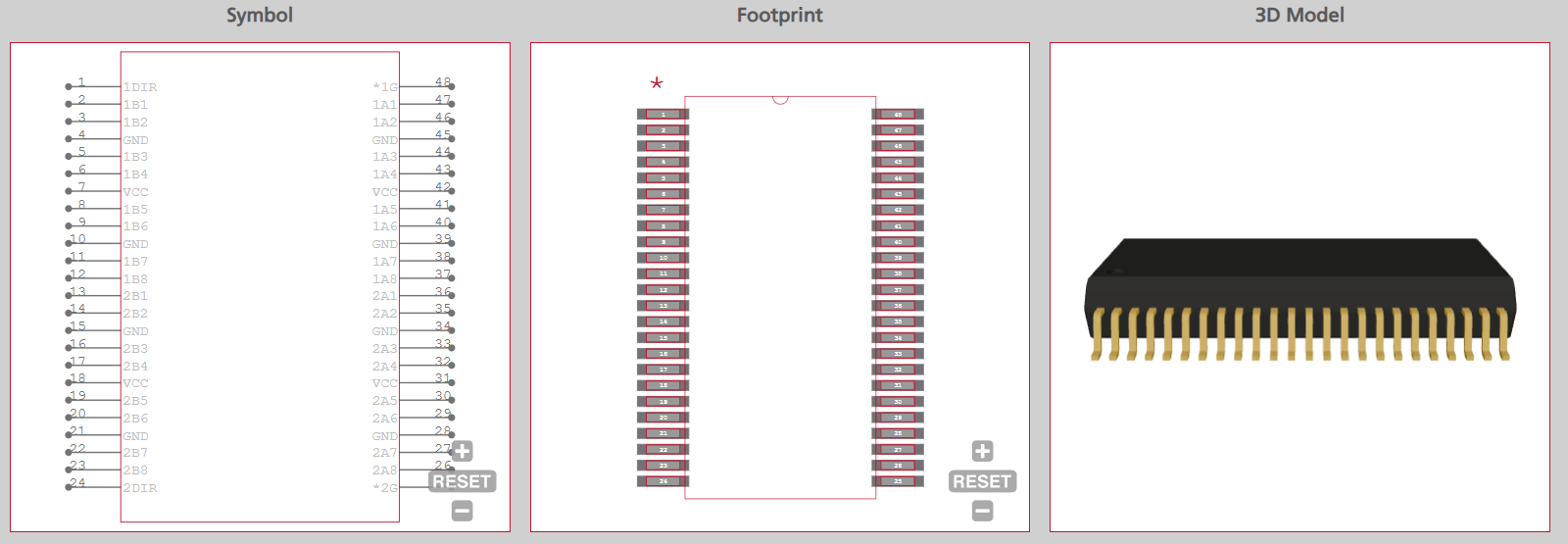

Texas Instruments SN74ACT16245QDLREP의 핀아웃
전원과지면 핀:
VCC:이 핀은 일반적으로 4.5V ~ 5.5V 범위에서 작동하는 전원 공급 장치에 연결되어 있습니다. 장치가 작동하기 위해 필요한 전력을 제공합니다.
Gnd: 접지 핀은 칩의 전기 기준점 역할을합니다. 전기 회로를 완성하기 위해 회로 보드의 접지 평면에 연결됩니다.
- 데이터 핀:
A0 -A7: 데이터 버스 A의 입력/출력 핀입니다. 방향 제어에 따라 데이터를 전송하거나 수신하는 데 사용할 수 있습니다.
B0 -B7: 데이터 버스 B의 입력/출력 핀은 A0 -A7과 유사하지만 다른 데이터 버스의 경우입니다.
제어 핀:
멍청이: 방향 제어 핀. 이 핀이 높으면 데이터는 버스 A에서 버스 B (A → B)로 전송됩니다. 낮은 경우 데이터는 버스 B에서 버스 A (B → A)로 전송됩니다.
G: 출력 활성화/비활성화 핀. 이 핀이 낮 으면 출력이 활성화되어 버스간에 데이터를 전송할 수 있습니다. 높으면 출력은 높은 임피던스 상태에 있으며 버스를 서로 효과적으로 분리합니다.
Texas Instruments SN74ACT16245QDLREP를 선택하는 이유
선택해야 할 몇 가지 강력한 이유가 있습니다Texas Instruments SN74ACT16245QDLREP 16 비트 버스 트랜시버:
- 가혹한 환경에서의 신뢰성: 작동 온도 범위가 -40 ° C ~ +125 ° C의 경우 극도의 냉 또는 뜨거운 조건에서 안정적으로 작동 할 수 있으므로 온도 변화가 일반적인 산업 및 자동차 응용 프로그램에 적합합니다. Jedec 산업 표준을 준수하고 Hast 및 온도 사이클링과 같은 가속화 된 수명 시험의 성공적인 통과는 장기적인 안정성과 내구성을 더욱 보장합니다.
- 효율적인 양방향 데이터 전송: 듀얼 8 비트 비 반전 3 국가 트랜시버 아키텍처는 원활한 비동기 양방향 버스 통신을 가능하게합니다. DIR 핀을 통한 데이터 흐름 방향을 제어하고 G 핀을 사용하여 버스를 완전히 분리하는 기능은 데이터 전송 관리에 유연성과 정밀성을 제공하며 이는 복잡한 시스템 작업에 중요합니다.
- TTL 호환성 및 강력한 운전 기능: 입력에서 TTL 전압 호환 및 3 개 스테이트 출력 설계를 사용하면 추가 복잡한 회로없이 버스 라인과 직접 인터페이스하고 구동 할 수 있습니다. 이는 설계 프로세스를 단순화하고 구성 요소 수를 줄이고 PCB (Printed Circuit Board)에 공간과 비용을 모두 저장합니다. PCB 레이아웃을위한 양방향 데이터 전송 및 최적화 된 통계 구멍 아키텍처에 대한 지원은 유용성을 더욱 향상시킵니다.
- 저 소음 성능: 분산 VCC 및 GND 핀 구성은 고속 스위칭 작업 중에 노이즈 간섭을 최소화하는 데 도움이됩니다. 이는 신호 무결성을 보장하고 오류의 위험을 줄여서보다 안정적이고 신뢰할 수있는 시스템 성능을 초래하기 때문에 고주파수 데이터 전송과 관련된 응용 프로그램에서 특히 중요합니다.
- 강화 된 제조 및 공급망 지원: Texas Instruments의 DMS (제조 소스 감소) 문제에 대한 강화 된 지원은보다 안정적인 장기 공급을 의미합니다. 포괄적 인 제품 변경 알림 메커니즘을 통해 고객은 공급망 위험을 더 잘 관리 할 수있어 예상치 못한 구성 요소 변경으로 인해 프로젝트가 중단되지 않도록합니다.
- 포장 및 호환성: 테이프 및 릴 포장이있는 SSOP (DL) 패키지는 자동화 된 제조 공정에 편리합니다. 또한 ROHS 표준을 준수하면 환경 친화적 인 선택이됩니다. Texas Instruments Widebus 제품군의 멤버십 및 시리즈의 다른 장치와의 핀 호환성은 설계 유연성과 향후 쉬운 업그레이드 또는 교체 가능성을 제공합니다.
- 적절한 기술 사양: 전원 공급 전압 범위는 4.5V ~ 5.5V (VCC), 적절한 입력 전압 범위 및 ± 24MA (연속)의 출력 전류를 사용하면 많은 일반적인 응용 프로그램의 전기 요구 사항을 충족 할 수 있습니다. 정의 된 운영 온도 범위는 또한 산업 및 자동차 부문의 의도 된 사용 사례와 잘 일치합니다.
Texas Instruments SN74ACT16245QDLREP 카테고리 -16 비트 버스 송수신기
16 비트 버스 트랜시버는 다른 구성 요소간에 효율적인 데이터 전송을 가능하게함으로써 현대 디지털 시스템에서 중요한 역할을합니다. 이 트랜시버는 16 비트 버스의 데이터 흐름을 관리하여 복잡한 전자 장치에서 원활한 통신을 보장하도록 설계되었습니다.
16 비트 버스 트랜시버의 주요 기능 중 하나는 양방향 데이터 전송을 지원하는 기능입니다. 이를 통해 마이크로 컨트롤러와 메모리 모듈 또는 주변 장치 사이의 다양한 부분 사이의 유연한 데이터 이동이 가능합니다. 또한, 많은 16 비트 버스 트랜시버에는 3 국가 출력이 있으며 이는 고 임피던스 상태에 배치 할 수 있습니다. 이를 통해 여러 장치가 간섭없이 동일한 버스를 공유하여 시스템 확장 성을 향상시키고 설계 유연성을 향상시킬 수 있습니다.
또 다른 중요한 측면은 호환성입니다. 대부분의 16 비트 버스 트랜시버는 TTL 또는 CMO와 같은 표준 논리 레벨과 호환되도록 설계되어 기존 시스템에 쉽게 통합 할 수 있습니다. 또한 특히 고속 데이터 전송 시나리오에서 소음을 줄이고 신호 무결성을 향상시키는 기능을 제공합니다.
Texas Instruments SN74ACT16245QDLREP는 16 비트 버스 트랜시버 중에서 눈에 띄게 나타납니다. 광범위한 작동 온도 범위, 우수한 TTL 호환성 및 DIR 및 G 핀과 같은 강력한 제어 기능을 갖춘이 제품은 산업 및 자동차 애플리케이션에 적합합니다. 저음 설계와 향상된 제조 지원은 더 큰 매력을 높여 고성능 디지털 시스템을 구축하려는 엔지니어들에게 안정적인 선택입니다.
SN74ACT16245QDLREP의 제조업체-텍사스 악기
Texas Instruments (TI)는 버스 트랜시버 도메인에서 놀라운 업적을 달성했습니다. 다양한 애플리케이션에 맞게 조정 된 광범위한 트랜시버를 제공합니다.
산업 및 자동차 부문에서 Ti 's Can (Controller Area Network) ISO 1042 및 ISO 1042 -Q1과 같은 트랜시버는 눈에 띄는 것입니다. 그들은 버스 결함 보호를 높은 공통 - 모드 과도 면역과 결합하여 ± 70 VDC 버스 오류 보호 및 ± 30 V 공통 - 모드 전압 범위를 자랑합니다. 강화 된 격리 옵션과 시끄러운 환경에서 작동하는 능력은 그리드 인프라, 모터 드라이브 및 하이브리드/전기 자동차와 같은 시스템에 이상적입니다.
데이터 커뮤니케이션을 위해 TI는 SN65HVD2X 제품군에 세계 최초의 확장 된 공통 - 모드 RS -485 트랜시버를 도입했습니다. 이 장치는 TIA/EIA -485 요구 사항의 두 배 이상의 공통 모드 전압 범위를 가지고 있으며, 공장 자동화 및 보안 네트워크와 같은 가혹한 산업 환경에서 긴 케이블 응용 프로그램에 적합합니다. SN65HVD20이 최대 25Mbps에 도달하면 높은 신호 전달 속도를 지원하고 ESD 보호 및 실패 작업과 같은 기능을 제공합니다.
가혹한 조건을 위해 설계된 SN74ACT16245QDLREP는 TI의 광대 한 포트폴리오의 일부입니다. 나머지 Ti 제품과 함께이 기부금은 회사를 버스 트랜시버 시장에서 지배적 인 힘으로 만들어 전 세계 엔지니어를위한 신뢰할 수 있고 높은 성능 솔루션을 제공했습니다.
SN74ACT16245QDLREP의 대체 부품
| 부품 번호 | 제조업체 | 설명 |
|---|---|---|
| 74Act16245DLRG4 | 텍사스 악기 | 3 국가 출력, 48-SSOP, -40 ~ 85 개가있는 16 비트 버스 트랜시버 |
| 74ACTQ16245SSCX | 텍사스 악기 | ACT 시리즈, 듀얼 8 비트 트랜시버, True 출력, PDSO48, 0.300 인치, SSOP-48 |
| 74Act16245SSC | Fairchild Semiconductor Corporation | 버스 트랜시버, ACT 시리즈, 2-Func, 8 비트, 진실 출력, CMOS, PDSO48, 0.300 인치, MO-118, SSOP-48 |
| SN74ACT16245QDL | 텍사스 악기 | ACT 시리즈, 듀얼 8 비트 트랜시버, True 출력, PDSO48, 0.300 인치, SSOP-48 |
| 74ACTQ16245SSC | 텍사스 악기 | ACT 시리즈, 듀얼 8 비트 트랜시버, True 출력, PDSO48, 0.300 인치, SSOP-48 |
SN74ACT16245QDLREP VS. 74Act16245DL
| 영화 |  |  |
| 부분품 | SN74ACT16245QDLREP+BOM | 74Act16245DL+BOM |
| pbfree 코드 | 예 | |
| ROHS 코드 | 예 | |
| 파트 수명주기 코드 | 활동적인 | 쓸모없는 |
| IHS 제조업체 | Texas Instruments Inc | NXP 반도체 |
| 부품 패키지 코드 | SSOP | |
| 패키지 설명 | 녹색, 플라스틱, SSOP-48 | |
| 핀 수 | 48 | |
| 준수 코드에 도달하십시오 | 준수 | 알려지지 않은 |
| ECCN 코드 | 귀 99 | |
| HTS 코드 | 8542.39.00.01 | 8542.39.00.01 |
| Samacsys 제조업체 | 텍사스 악기 | |
| 제어 유형 | 일반적인 제어 | |
| 방향을 계산하십시오 | 양방향 | |
| 가족 | 행동 | 행동 |
| JESD-30 코드 | R-PDSO-G48 | R-PDSO-G48 |
| JESD-609 코드 | E4 | |
| 길이 | 15.875 mm | 15.875 mm |
| 커패시턴스로드 (CL) | 50 pf | |
| 논리 IC 유형 | 버스 트랜시버 | 버스 트랜시버 |
| 맥스 I (OL) | 0.008 a | |
| 수분 감도 수준 | 1 | |
| 비트 수 | 8 | |
| 기능 수 | 16 | 2 |
| 포트 수 | 2 | 2 |
| 터미널 수 | 48 | 48 |
| 작동 온도 학습 | 125 ° C | 85 ° C |
| 작동 온도-미세 | -40 ° C | -40 ° C |
| 출력 특성 | 3 국가 | |
| 출력 극성 | 진실 | |
| 패키지 바디 재료 | 플라스틱/에폭시 | 플라스틱/에폭시 |
| 패키지 코드 | SSOP | SSOP |
| 패키지 동등성 코드 | SSOP48, .4 | |
| 패키지 모양 | 직사각형 | 직사각형 |
| 패키지 스타일 | 작은 개요, 수축 피치 | 작은 개요, 수축 피치 |
| 포장 방법 | Tr | |
| 피크 리플 로우 온도 (셀) | 260 | |
| 전원 공급 장치 전류-대음 (ICC) | 0.016 MA | |
| 소품 지연@nom-sup | 11.5 ns | |
| 전파 지연 (TPD) | 11.5 ns | 9 ns |
| 자격 상태 | 자격이 없습니다 | 자격이 없습니다 |
| 슈미트 트리거 | 예 | |
| 앉은 높이 극장 | 2.79 mm | 2.8 mm |
| 공급 전압-맥스 (VSUP) | 5.5 v | 5.5 v |
| 공급 전압 -Min (VSUP) | 4.5 v | 4.5 v |
| 공급 전압 -Nom (VSUP) | 5 v | 5 v&엘
|
