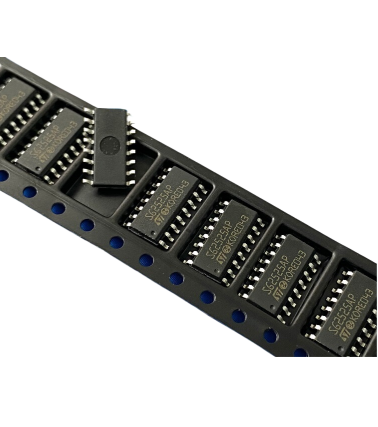

SG2525AP Stmicroelectronics-PWM 컨트롤러 IC

stmicroelectronics sg2525ap+BOM

Stmicroelectronics SG2525AP는 펄스 폭 변조기 통합 회로입니다. 8-35V 작동 전압 범위, 5.1V 기준 전압이 ± 1%로, 발진기 주파수 범위는 100Hz -500kHz를 갖습니다. 조정 가능한 데드 - 시간 제어, 내부 소프트 - 시작 등이 있습니다. 전원 공급 장치, 모터 드라이브 및 전원 제어 응용 프로그램을 전환하는 데 널리 사용됩니다.

stmicroelectronicsSG2525AP의 기능

STMicroelectronics의 SG2525AP는 많은 놀라운 기능을 갖춘 높은 성능 펄스 - 폭 변조 통합 회로입니다. 전원 공급 장치 적응성 측면에서는 8V ~ 35V의 작동 전압 범위를 지원하여 다양한 전원 공급 시나리오의 요구 사항을 충족합니다. ON -ChIP + 5.1V 기준 전압은 정확도가 높고 ± 1%이내에 보정됩니다. 오차 증폭기의 입력 공통 - 모드 범위는이 기준 전압을 포함하여 외부 저항의 필요성을 줄입니다. 발진기 주파수 범위는 100Hz ~ 500kHz이며 독립적 인 발진기 동기화 핀이있어 여러 장치의 동기화 또는 외부 시스템 클록과 동기화됩니다.

또한 조정 가능한 데드 - 시간 제어 및 내부 소프트 시작 기능이있어 회로의 안정성과 신뢰성을 효과적으로 향상시킬 수 있습니다. 펄스 - 차단 입력, 언더 전압 잠금 - 아웃 및 히스테리시스 기능은 비정상적인 조건 하에서 회로의 안전성을 보장합니다. 출력 단계는 토템 - 극 디자인을 채택합니다. 듀얼 - 소스/싱크 전류 출력 드라이버는 200mA 이상의 전류를 제공 할 수 있으며 출력 단계에는 논리가 있습니다. 출력은 OFF 상태에서 낮은 수준입니다. 따라서 다양한 스위칭 - 전원 공급 설계에 널리 사용됩니다.

stmicroelectronics sg2525ap의 응용 프로그램

Stmicroelectronics SG2525AP는 다양한 필드에서 광범위한 응용을 찾는 펄스 폭 변조기 통합 회로입니다. 전원 공급 장치를 스위칭하는 분야에서 정확한 펄스 폭 변조 기능은 출력 전압 및 전류를 효과적으로 조절하여 다양한 장치의 전원 공급 요구 사항을 충족시킬 수 있습니다. 8-35V의 넓은 작동 전압 범위와 높은 정밀 5.1V 기준 전압 (정확도 ± 1%) 덕분에 다른 입력 전압 조건에서 안정적인 출력을 보장 할 수 있습니다. 휴대폰 충전기 및 컴퓨터 전원 어댑터와 같은 다양한 전원 공급 장치 장치에 적합합니다.

모터 드라이브 영역에서 SG2525AP는 펄스 폭을 제어하여 모터 속도를 조정할 수 있습니다. 발진기 주파수 범위는 100Hz ~ 500kHz이므로 구동 신호 주파수를 유연하게 조정할 수 있습니다. 조정 가능한 데드 - 시간 제어와 결합하여 모터 구동 중 문제를 통해 싹을 효과적으로 피하고 모터의 안정적인 작동을 보장 할 수 있습니다. 일반적으로 팬 모터 및 소규모 가정용 기기 모터의 구동 제어에 사용됩니다. 또한 산업 난방 장비와 같은 정밀한 전력 제어가 필요한 일부 응용 분야에서는 정확한 펄스 폭 변조를 통해 난방 전력의 정확한 조절을 달성 할 수 있습니다.

stmicroelectronics sg2525ap의 속성

매개 변수	값	매개 변수	값
소스 컨텐츠 UID	SG2525AP	파트 수명주기 코드	활동적인
IHS 제조업체	stmicroelectronics	핀 수	16
준수 코드에 도달하십시오	not_compliant	ECCN 코드	귀 99
HTS 코드	8542.39.00.01	공장 리드 타임	45 주
Samacsys 제조업체	stmicroelectronics	아날로그 IC- 기타 유형	스위칭 컨트롤러
제어 모드	전압 모드	제어 기술	펄스 폭 변조
입력 전압 -6	35 v	입력 전압-	8 v
입력 전압 -NOM	20 v	JESD-30 코드	R-PDSO-G16
JESD-609 코드	E4	길이	9.9 mm
수분 감도 수준	3	기능 수	1
터미널 수	16	작동 온도 학습	85 ° C
작동 온도-미세	-25 ° C	출력 current-max	0.5 a
피크 리플 로우 온도 (셀)	260	자격 상태	자격이 없습니다
앉은 높이 극장	1.75 mm	표면 마운트	예
스위처 구성	푸시 풀	전환 주파수 -6	500 kHz
기술	양극성	온도 등급	다른
터미널 마감	니켈 팔라듐 골드	터미널 형태	갈매기 날개
터미널 피치	1.27 mm	터미널 위치	이중
Time@Peak Reflow 온도 용량 (S)	30

stmicroelectronics sg2525ap의 데이터 시트

stmicroelectronics sg2525ap의 카테고리 -PWM IC

PWM, 즉 펄스 폭 변조는 중요한 아날로그 제어 기술입니다. 트랜지스터 또는 MOS 트랜지스터의 전도 시간을 변경하여 스위칭 조절 전원 공급 장치의 출력을 조정하여 다른 작동 조건에서 전압이 안정적으로 유지되도록합니다. 전압 - 모드 PWM 컨트롤러, 현재 - 모드 PWM 컨트롤러 및 PWM 스위칭 레귤레이터를 포함하여 다양한 유형의 PWM 칩이 있습니다.

PWM 칩은 널리 사용됩니다. 전기 모터 분야에서는 회전 속도를 정확하게 조정할 수 있습니다. LED 조명에서는 밝기 조정을 달성 할 수 있습니다. 히터/HVAC 시스템에서 온도를 제어 할 수 있습니다. 또한 전기 자동차, 로봇, 통신 시스템 등에서 중요한 역할을합니다.

PWM 통합 회로로서 Stmicroelectronics SG2525AP는 전압 - 모드 PWM 컨트롤러에 속합니다. 많은 응용 프로그램 시나리오에서 훌륭하게 수행됩니다. 모터 제어 시나리오에서 오실레이터 주파수는 100Hz ~ 500kHz 및 조정 가능한 데드 - 타임 제어 기능은 문제를 통해 촬영을 효과적으로 피하고 모터를 안정적으로 구동 할 수 있습니다. LED 조명 응용 프로그램에서 펄스 폭 변조 능력을 사용하여 LED의 밝기를 정확하게 제어하면서 안정적인 출력을 보장 할 수 있습니다. 통신 시스템에서 SG2525AP는 안정적인 PWM 제어 기능을 갖춘 장치에 안정적인 전력을 제공하여 신호 전송의 신뢰성을 보장하고 통신 시스템의 정상적인 작동을 보장하기위한 중요한 구성 요소로서 작용합니다.

SG3525AP 대 SG2525AP

부분	SG3525AP+BOM	SG2525AP+BOM
ROHS 코드	예	예
파트 수명주기 코드	활동적인	활동적인
IHS 제조업체	stmicroelectronics	stmicroelectronics
부품 패키지 코드	SOIC	SOIC
패키지 설명	SO-16	SO-16
핀 수	16	16
준수 코드에 도달하십시오	준수	준수
ECCN 코드	귀 99	귀 99
HTS 코드	8542.39.00.01	8542.39.00.01
Samacsys 제조업체	stmicroelectronics	stmicroelectronics
아날로그 IC- 기타 유형	스위칭 컨트롤러	스위칭 컨트롤러
제어 모드	전압 모드	전압 모드
제어 기술	펄스 폭 변조	펄스 폭 변조
입력 전압 -6	35 v	35 v
입력 전압-	8 v	8 v
입력 전압 -NOM	20 v	20 v
JESD-30 코드	R-PDSO-G16	R-PDSO-G16
JESD-609 코드	E4	E4
길이	9.9 mm	9.9 mm
수분 감도 수준	3	3
기능 수	1	1
터미널 수	16	16
작동 온도 학습	70 ° C	85 ° C
작동 온도-미세		-25 ° C
출력 current-max	0.5 a	0.5 a
패키지 바디 재료	플라스틱/에폭시	플라스틱/에폭시
패키지 코드	예규	예규
패키지 동등성 코드	SO16 (UNSPEC)	SO16 (UNSPEC)
패키지 모양	직사각형	직사각형
패키지 스타일	작은 개요	작은 개요
피크 리플 로우 온도 (셀)	260	260
자격 상태	자격이 없습니다	자격이 없습니다
앉은 높이 극장	1.75 mm	1.75 mm
표면 마운트	예	예
스위처 구성	푸시 풀	푸시 풀
전환 주파수 -6	500 kHz	500 kHz
기술	양극성	양극성
온도 등급	광고	다른
터미널 마감	니켈/팔라듐/금 (NI/PD/AU)	니켈/팔라듐/금 (NI/PD/AU)
터미널 형태	갈매기 날개	갈매기 날개
터미널 피치	1.27 mm	1.27 mm
터미널 위치	이중	이중
Time@Peak Reflow 온도 용량 (S)	지정되지 않았습니다	30
너비	3.9 mm	3.9 mm
기본 번호 일치	1	1
