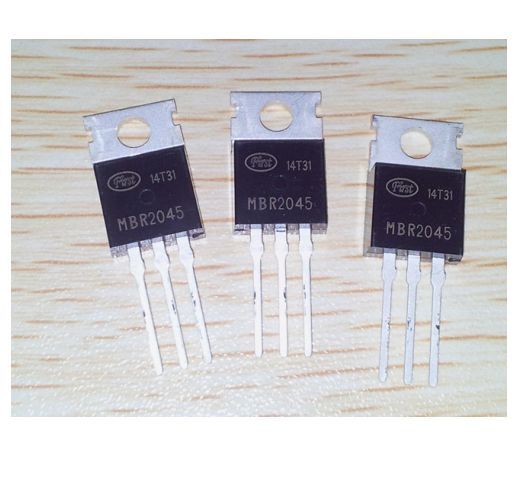

VS-MBR2045CT-M3 Vishay 반도체 Schottky Diodes

Vishay 반도체 VS-MBR2045CT-M3

Vishay 반도체의 VS-MBR2045CT-M3은 고성능 Schottky 정류기입니다.

Vishay 반도체vs-mbr2045ct-m3의 기능

높은 주파수 작동을 위해 설계되었으며 접합 온도에서 작동 할 수 있습니다 () 최대 150 ° C.
강화 된 견고성과 장기 용어 신뢰성을위한 가드 링이 있습니다.
이 장치는 할로겐 - 무료, ROHS- 준수 및 종료 리드 (PB)입니다. 또한 고도의 순도, 높은 온도 - 순응 에폭시 캡슐화를 가지고있어 기계적 강도와 수분 저항성이 향상됩니다.

Vishay 반도체 VS-MBR2045CT-M3의 응용 분야

고온에서 낮은 역 누출에 최적화되며 일반적으로 전원 공급 장치, 컨버터, 프리 휠링 다이오드 및 역 배터리 보호를 전환하는 데 사용됩니다.

Vishay 반도체 VS-MBR2045CT-M3의 속성

제품 카테고리	쇼트 키 다이오드 및 정류기	로스	진실
도달하다	세부	제품	Schottky 정류기
장착 스타일	구멍을 통해	패키지 / 케이스	TO-220AB-3
구성	듀얼 양극 공통 캐소드	기술	시
if -Offord Current	10 a	VRRM- 반복적 인 역전 전압	45 v
VF- 전방 전압	840 MV	IFSM- 전방 서지 전류	1.06 ka
ir- 역전 전류	100 UA	최소 작동 온도	-65 c
최대 작동 온도	+ 150 c	상표	Vishay 반도체
제품 유형	쇼트 키 다이오드 및 정류기	공장 팩 수량	50
하위 범주	다이오드 및 정류기	VR- 역전 전압	45 v
단위 중량	0.130443 온스

Vishay 반도체 VS-MBR2045CT-M3의 데이터 시트

Vishay 반도체 VS-MBR2045CT-M3의 범주-Schottky Diodes

오늘날의 PCB 회로 설계 및 전자 제조 분야에서, 고유 한 반도체 전자 구성 요소 인 Schottky Diode는 독특한 성능 이점 덕분에 항상 생산 라인에서 공통적 인 존재였습니다. Schottky Barrier 다이오드 또는 핫 캐리어 다이오드로도 알려진 Schottky 다이오드는 금속과 반도체 사이의 접촉에 의해 형성된 정류 특성을 사용하는 장치입니다. 전통적인 PN- 접합 다이오드와 비교할 때 Schottky Diodes는 전방 전압 강하가 낮고 스위칭 속도가 빠르기 때문에 높은 주파수 및 낮은 전력 소비 필드의 광범위한 응용 프로그램을 제공합니다. Schottky 다이오드의 특성은 주로 다음 측면에 반영됩니다.

낮은 전방 전압 강하 : Schottky 다이오드의 순방향 전압 강하는 일반적으로 약 0.2V에 불과하며 PN -Junction Diode의 0.7V보다 훨씬 낮습니다. 이것은 Schottky Diodes에게 낮은 전력 소비 응용 분야에서 중요한 이점을 제공합니다.

빠른 스위칭 속도 : Schottky Diodes는 스위칭 속도가 매우 빠르며 높은 주파수 회로에 적합합니다. 고속 디지털 회로 및 무선 주파수 회로에서 Schottky Diodes는 신호 왜곡 및 노이즈를 효과적으로 줄일 수 있습니다.

높은 온도 저항 : Schottky Diodes는 온도 저항이 높고 고온에서 안정적으로 작동 할 수 있습니다. 위의 특성에 따라 Schottky Diodes는 PCB 회로 설계 및 SMT (Surface Mount Technology) 패치 생산 및 제조에서 다음과 같은 장점을 가지고 있습니다.

회로 효율성 향상 : 낮은 전방 전압 강하는 회로 전력 소비를 줄이고 회로 효율을 향상시키는 데 도움이됩니다.

회로 설계 단순화 : 빠른 스위칭 속도는 회로 설계를 단순화하여 회로의 구성 요소 수와 복잡성을 줄입니다.

신뢰성 향상 : 높은 온도 저항은 Schottky Diodes가 거친 환경에서 안정적으로 작동하여 회로의 신뢰성을 향상시킬 수있게합니다.

VS-MBR2045CT-M3 VS. mbrb30h50cthe3_a/p

부품 번호	mbrb30h50cthe3_a/p	VS-MBR2045CT-1-M3
범주	다이오드 - 정류기 - 배열	다이오드 - 정류기 - 배열
제조업체	Vishay 반도체 - 다이오드 디비전	Vishay 반도체 - 다이오드 디비전
설명	다이오드 어레이 Schottky 50V TO263AB	다이오드 Schottky 45V 10A TO262AA
패키지	튜브	테이프 & 릴 (TR)
시리즈	자동차, AEC-Q101	-
장착 유형	표면 마운트	구멍을 통해
패키지 / 케이스	TO-263-3, D²PAK (2 리드 + 탭), TO-263AB	TO-262-3 긴 리드, I²PAK, TO-262AA
공급 업체 장치 패키지	TO-263AB	TO-262AA
다이오드 유형	Schottky	Schottky
전압 - 전방 (vf) (max) @ if	680 mV @ 15 a	840 mV @ 10 a
전류 - 리버스 누출 @ vr	60 µa @ 50 v	100 µa @ 45 v
다이오드 구성	1 쌍의 공통 음극	1 쌍의 공통 음극
전압 -DC 리버스 (VR) (최대)	50 v	45 v
전류 - 평균 정류 (io) (다이오드 당)	15a	10A
속도	빠른 복구 = <500ns,> 200ma (io)	빠른 복구 = <500ns,> 200ma (io)
역 복구 시간 (TRR)	-	-
작동 온도 - 접합	-65 ° C ~ 175 ° C	-65 ° C ~ 150 ° C
