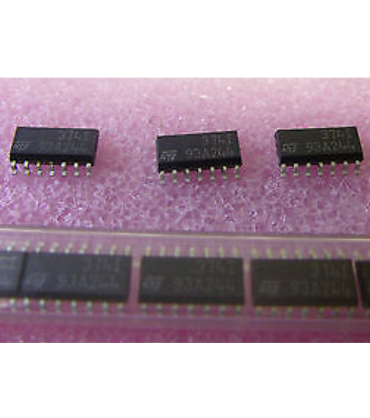

stmicroelectronics ts374idt

정밀 전압 비교기의 영역에서, TS374IDT는 신뢰성과 효율로 알려진 놀라운 선택이다. 4 개의 독립적 인 비교기를 사용하면 단일 또는 듀얼 소모품으로 작동하여 수많은 응용 분야에서 다양한 다재다능한 기능을 제공 할 수 있습니다. 이 차등 비교기는 STMICROELECTRONICS의 실리콘 린 MOS 공정을 통해 제조되며, 이는 탁월한 소비 속도 비율을 보장합니다. 낮은 소비 옵션이 필요하든 전압 인버터 전원 보드에 대한 구성 요소가 있든 TS374IDT는 귀하의 기대를 능가해야합니다.

stmicroelectronics ts374idt의 기능

넓은 단일 공급 범위 또는 듀얼 소모품 3V ~ 16V 또는 ± 1.5V ~ ± 8V
매우 낮은 공급 전류 : 공급 전압과 무관하게 0.1ma/comp
매우 낮은 입력 바이어스 전류 : 1PA 유형
매우 낮은 입력 오프셋 전류 : 1PA 유형
낮은 입력 오프셋 전압
입력 공통 - 모드 전압 범위에는 GND가 포함됩니다
낮은 출력 포화 전압 150mv 유형
TTL, MOS 및 CMO와 호환됩니다
높은 입력 임피던스 : 10¹²Ω Typ
빠른 응답 시간 : 200ns TTL 용 타이프 - 레벨 입력 단계

stmicroelectronics TS374IDT'S 속성

유형	설명
범주	통합 회로 (ICS) 선의 비교기
제조업체	stmicroelectronics
포장	티Ape & Reel (TR) 컷 테이프 (CT)
부품 상태	활동적인
유형	다르다ential
요소 수	4
출력 유형	CMOS, MOS, 오픈 드레인, TTL
전압 - 공급, 단일/듀얼 (±)	3V ~ 16V, ± 1.5V ~ 8V
전압 - 입력 오프셋 (최대)	10MV @ 5V
현재 - 입력 바이어스 (최대)	1pa @ 5v
현재 - 출력 (유형)	20MA
현재 - Quiescent (Max)	250µA
작동 온도	-40 ° C ~ 125 ° C
패키지 / 케이스	14-SOIC (0.154 ", 3.90mm 너비)
장착 유형	표면 마운트
공급 업체 장치 패키지	14-
기본 제품 번호	TS374

stmicroelectronics ts374idt의 데이터 시트

stmicroelectronics ts374idt 카테고리 -비교기

다양한 앰프 IC가 있습니다. 응용 분야에 따르면, 이들은 선형 증폭기, 전력 증폭기, 작동 증폭기 등으로 나눌 수 있습니다. 작업 모드에 따르면, 단방향 증폭기, 양방향 증폭기 및 차동 증폭기 등으로 나눌 수 있습니다. 함수에 따르면, 기존 증폭기, 전압 비교기, 다중 채널 신호 선택기 등으로 나눌 수 있습니다. 다음은 특정 분류입니다.

선형 앰프 ICS :오디오 및 비디오 신호 증폭에 일반적으로 사용되며, 고도로 통과 및 낮은 통과 필터링 기능이있어 혼란 및 노이즈 간섭을 제거 할 수 있습니다. 일반적인 선형 증폭기 IC는 TDA7294, LM386, LM1875 등을 포함합니다.

전원 증폭기 ICS :주로 비교적 큰 전력으로 신호를 출력하는 데 사용됩니다. 일반적인 전력 증폭기 IC는 TDA2050, TDA7293, TDA7294 등을 포함합니다.

작동 증폭기 ICS :주로 전압 신호 등의 증폭 및 역전에 사용됩니다. 높은 입력 임피던스, 낮은 출력 임피던스, 높은 게인, 높은 정밀도 및 고속의 특성을 갖습니다. 일반적인 작동 증폭기 IC에는 LM741, LM358, LM393 등이 포함됩니다.

전압 비교기 ICS :주로 비교 후 두 전압 신호와 출력 높은 레벨 또는 낮은 레벨 신호 사이의 크기 관계를 결정하는 데 사용됩니다. 일반적인 전압 비교기 IC에는 LM339, LM393, LM311 등이 포함됩니다.

다중 채널 신호 선택기 ICS :주로 출력에 대한 멀티 채널 입력 신호 중 하나를 선택하는 데 사용되며, 이는 신호 다중화 및 선택을 실현할 수 있습니다. 일반적인 다중 채널 신호 선택기 IC는 CD4051, CD74HC4051 등을 포함합니다.

증폭기 IC의 작동 원리

증폭기 IC의 작동 원리는 주로 전자 튜브, 트랜지스터 및 필드 효과 트랜지스터와 같은 전자 성분에 의존합니다. 작업 과정은 다음과 같습니다.

1. 전원 공급 장치는 앰프 IC에 양수 및 음의 전압을 제공하여 정상적으로 작동하도록합니다.

2. 입력 신호는 증폭기 IC로 유입되며 앰프 IC의 프리 앰프 회로에 의해 증폭된다.

3. 앰프 IC 내의 전자 성분은 입력 신호를 증폭시키고 처리하기 위해 켜지거나 꺼집니다.

4. 출력 신호는 출력 단계에서 회로에서 형성된 하중 회로를 통과하고 후속 처리 또는 구동을 위해 외부 회로에 출력됩니다.

앰프 IC가 작동하는 경우 정지 된 작동 지점과 동적 작동 지점을 고려해야합니다. 정지 작동 지점은 시스템의 안정성 및 주파수 응답과 같은 문제와 관련이있는 반면, 동적 작동 지점은 다른 신호 입력 및 증폭 진폭 등에 대한 증폭기 IC의 응답 속도와 관련이 있습니다.

앰프 IC는 현대 전자 장치에서 매우 널리 사용되는 일종의 통합 회로입니다. 신호 전송 및 처리를 달성하기 위해 약한 입력 신호를보다 명확하게 만드는 신호를 증폭시키고 향상시킬 수 있습니다.

TS374IDT의 제조업체 -stmicroelectronics

Stmicroelectronics는 글로벌 독립적 인 반도체 회사이며 미세 전자 응용 프로그램 스펙트럼에서 반도체 솔루션을 개발하고 전달하는 리더입니다. 실리콘 및 시스템 전문 지식, 제조 강도, IP (Intellectual Property) 포트폴리오 및 전략적 파트너의 타의 추종을 불허하는 조합은 회사를 SOC (System-On-Chip) 기술의 최전선에 위치시킵니다.
