USB는 무엇입니까? USB 커넥터 유형 및 USB 기능 소개

이 실용적USB 커넥터가이드는 온라인으로 USB 커넥터 선택 및 구매에 대해 알아야 할 모든 것을 알려줍니다. 이 가이드의 끝까지, 당신은 정확한 의미에 익숙 할 것입니다.USB 커넥터어떤 유형이 어떤 역할을 더 잘 수행합니다. 또한 다양한 유형의 커넥터의 사용과 온라인으로 올바른 유형의 커넥터를 식별하고 구매하는 방법에 대해서도 배웁니다. 우리는 다양한 유형의 널리 사용되는 USB 인터페이스 잭 및 포트에 대한 일반적인 FAQ에 대한 명확한 답변을 제공 할 것입니다.

무엇입니까?USB 커넥터?

USB 커넥터는 USB 케이블 또는 USB 구동 장치의 플러그 엔드가 삽입되는 소켓, 포트 또는 잭입니다. USB 커넥터는 일반적으로 여성이고 케이블의 USB 플러그는 수컷입니다.

그만큼USB Type-A 커넥터직사각형 슬롯 모양이 더 일반적이며 컴퓨터, 개인 전자 제품 및 주변 장치에서 찾을 수 있습니다. 여기에는 키보드 및 생쥐, 휴대 전화 및 충전기, 메모리 (플래시 드라이브) 및 기타 USB 액세서리가 포함됩니다.

USB 커넥터의 기능은 무엇입니까?

USB 커넥터의 기능은 USB 케이블 또는 플러그의 여성 부분을 호환 가능한 장치에 삽입 할 수 있도록하는 것입니다. 이런 식으로 연결되면 두 장치는 공통 USB 연결을 통해 전원과 데이터를 공유 할 수 있습니다.
USB는 1996 년에 도입 된 일반적인 표준 인 범용 직렬 버스를 나타냅니다. 그 전에는 더 넓은 다양한 커넥터가 일반적으로 개인용 컴퓨터와 호환 하드웨어를 연결하는 데 사용되었습니다. 익숙 할 수있는 예에는 여러 버전의 직렬 포트, D-SUB 및 병렬 포트가 포함됩니다.
USB 표준을 개발, 유지 관리 및 업데이트하는 조직을 USB 구현 자 포럼이라고합니다. 현재까지 4 개의 주요 USB 세대가 발표되었습니다. USB 1.x (다양한 서브 클래스 포함), USB 2.0, USB 3.x (서브 클래스) 및 USB4. 당신은 종종 그것들이 USB Gen1, USB Gen3 등으로 표시됩니다.

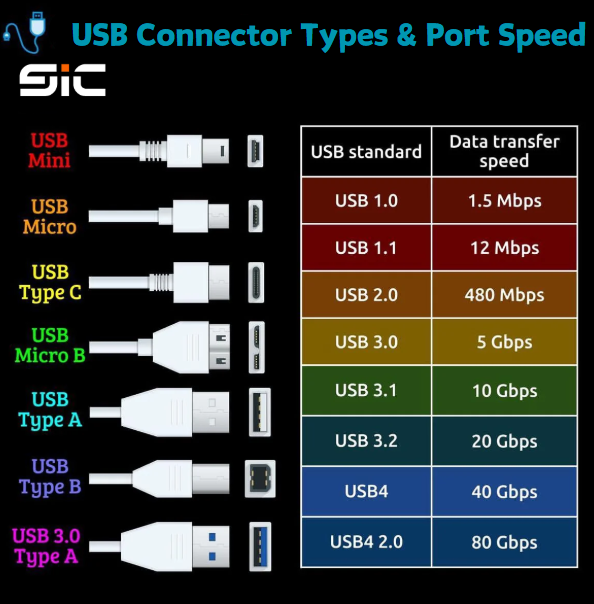

이 4 세대와 사용 가능한 USB 커넥터의 다양한 모양과 유형 사이에 이제 우리는 상당히 광범위한 USB 포트 및 소켓 표준을 선택할 수 있습니다. 이전과 새로운 USB 세대의 주요 차이점은 장치간에 데이터를 전송하는 속도입니다. 다음 표는이 차이를 보여줍니다.

USB 생성	출시 연도	저속 (MBIT/S)	고속 (MBIT/S 또는 GBIT/S)
USB 1.0 (1996)	1996	1.5 mbit/s	12 mbit/s
USB 1.1 (1998)	1998	1.5 mbit/s	12 mbit/s
USB 2.0 (2001)	2001	1.5 mbit/s	480 Mbit/s
USB 3.0 (2011)	2011		5 Gbit/s
USB 3.1 (2014)	2014		10 Gbit/s
USB 3.2 (2017)	2017		20 Gbit/s
USB 4 (2019)	2019		40 Gbit/s

USB 커넥터 유형

현재 일반적으로 사용되는 몇 가지 USB 유형이 있습니다. 그러나 USB 커넥터 유형은 USB 세대와 혼동되어서는 안됩니다. 세대는 커넥터의 수명과 속도를 나타내며, 유형은 포트의 모양과 함께 사용할 수있는 케이블 또는 플러그로 정의됩니다. 다음 섹션에서는 각 주요 USB 유형 (Type-A, Type-B 등)을 소개 한 다음 구형 및 최신 USB 세대의 커넥터 (USB 2.0, 3.0 등)의 차이점을 논의합니다.

A 형 커넥터

오늘날 가장 인기 있고 일반적인 USB 포트 유형은 아마도 표준 A라고도 알려진 USB Type-A 일 것입니다. 대부분의 PC 또는 노트북 사용자의 경우 USB A 커넥터는 매우 친숙해야합니다. 폭은 약 14mm, 높이는 6mm입니다. 대부분의 컴퓨터에는 케이스의 측면, 후면 또는 전면에 이러한 소켓이 여러 개있어 여러 외부 장치와 주변 장치가 단일 케이블을 통해 연결할 수 있습니다. USB Type-A 커넥터는 모든 세대의 USB Type-A 플러그 (1.0 ~ 3.2)와 완전히 뒤로 호환됩니다. 2019 년에 공식적으로 발표 된 새로 출시 된 USB4 표준은 다르게 모양의 USB Type-C 포트에 의존합니다.
Type-A USB 플러그는 마찰에 의해 커넥터에 고정되어 있으며 끝에 평평한 접점이 장착되어 있으며, 수컷 및 암컷 플러그가 삽입 될 때 함께 미끄러질 수 있습니다. Type-A 커넥터 내부의 단자 블록은 약간 오프 센터이므로 한 가지 방법으로 만 삽입 할 수 있습니다.

이들은 주로 작은 장치를 연결하기 위해 다운 스트림 USB 연결에 사용됩니다. 이를 통해 데이터 또는 전원 전송 (5V)이 주 컨트롤러 또는 전원을 제공하는 허브 장치에 연결 해야하는 주변 장치 및 액세서리를 허용합니다.

B 형 커넥터

USB Type-B 포트는 Type-A와 같은 좁은 슬롯이 아니라 대략 정사각형입니다. 사각형 USB 유형 B 커넥터의 상단 모서리 (및 해당 USB-B 플러그)는 약간 각도가 있습니다. 이것은 수컷 플러그가 올바르게 배치 될 때만 커넥터에만 삽입 될 수 있음을 의미합니다.

USB Type-B는 주로 업스트림 연결에 사용되므로 호스트 장치 및 전송 데이터에 직접 연결되도록 설계된 주변 장치에서 더 일반적으로 발견됩니다 (일반적인 예는 외부 하드 드라이브 인클로저에서 Type-B USB 포트를 보는 것입니다).

C 형 커넥터

USB Type-C 커넥터는 USB 유형 중 새롭고 빠른 표준 중 하나입니다. 최첨단 하드웨어 장치의 수가 증가하면 하나 이상의 USB Type-C 포트가 내장되어 있습니다.
Type-A 및 Type-B 커넥터와 달리 여성 USB-C 포트는 수컷 USB-C 플러그를 허용 할 수 있으며 플러그 및 포트의 연결 지점은 완전히 대칭입니다. Type-C USB 커넥터는 다양한 다른 USB 유형에 연결할 수있는 어댑터와 함께 사용할 수 있으며 모든 구형 세대의 USB 장치로 전원 및 데이터를 전송할 수 있습니다.

USB Type-C Jack은 Type-A 또는 Type-B 변형보다 훨씬 작지만 이전 모델보다 훨씬 빠른 속도로 데이터를 보낼 수 있습니다. USB-C 케이블 및 포트는 최대 10Gbps의 처리량을 가질 수 있으며 최대 20V 및 100W의 추가 전력 전달을 지원할 수 있습니다. 이를 통해 케이블을 통해 고급 데이터 오프로드 및 고급 최신 외부 장치의 빠른 충전에 매우 적합합니다.

마이크로 USB B 커넥터

Micro USB 또는 Micro-B 커넥터 (공식 USB-IF 인식에 따라 Micro-USB B라고 더 정확하게 불리는)는 더 작은 버전의 USB MINI-B입니다. 그것들은 모두 마이크로 USB 커넥터의 물리적 축소 버전입니다.
일반적으로 충전식 기술과 더 작은 주변 장치에서 찾을 수 있습니다. Micro-USB B는 두 가지 중 작고 일반적으로 최신 장치에 나타나며 약간 더 큰 USB Mini-B는 이제 덜 사용됩니다.

이제 미니 USB 및 마이크로 USB 기술이 기술적으로 단계적으로 폐지되었습니다. MINI는 USB 3.0 (2011) 이상을 지원하지 않지만 Micro는 여전히 USB 3.1 (2014)을 지원하지만 USB 3.2 (2017)는 아닙니다. 그러나이 작은 커넥터는 여전히 내장 된 Type-C 포트가없는 장치에서 여전히 찾을 수 있습니다.

미니 USB 커넥터핀아웃

이 작은 USB 포트에 연결할 때는 미니 USB의 핀 구성에주의를 기울여야합니다. USB 커넥터의 다른 모델의 핀 구성은 해당 유형의 모든 커넥터에 대해 동일하지만 USB Mini-B Jack의 5 핀 및 4 핀 버전이 있습니다.
USB Mini-B 5-Pin 커넥터 만 공식적으로 USB-IF에 의해 인식되며 달리 명시되지 않는 한 모든 USB MINI-B 소켓은 5 핀으로 간주됩니다. 그럼에도 불구하고 일부 제조업체와 유명한 브랜드 디지털 카메라 제조업체는 여전히 더 컴팩트 한 4 핀 모델을 사용하고 있습니다.

다른 장치 유형에서 4 핀 미니 B 연결을 찾는 것은 비교적 드 rare니다. 그러나 단일 제조업체에 속하지 않습니다. 4 핀 USB 커넥터는 대략 정사각형이며 매우 작은 USB Type-B 포트와 매우 유사하기 때문에 쉽게 식별 할 수 있습니다.

USB 2.0 커넥터

USB 2.0 커넥터는 USB 유형이 아닌 제품 생성을 나타냅니다. 대부분의 USB 유형은 모든 USB 표준 세대와 호환되지만 새로운 세대 포트는 속도가 빠릅니다.
USB 2.0은 2001 년에 도입되었으며 나중에 개정되었습니다. USB 3.0이 2011 년에 도입 될 때까지 새롭고 빠른 USB 표준이었습니다.

USB 2.0을 통한 사용 가능한 데이터 전송 속도는 1.5mbit/s (저속), 12mbit/s (최고 속도) 및 480mbit/s (고속)입니다. 달성 할 수있는 속도는 연결하는 장치의 기능과 케이블, 플러그 및 커넥터의 품질에 크게 좌우됩니다.

USB 3.0 커넥터

USB 3.0은 2011 년에 도입되어 이전 USB 2.0 표준을 대체하고 최대 5 Gbit/s (Superspeed)의 속도를 제공했습니다. 그 이후로 USB 3.1 (2014)은 최대 10Gbit/s의 전송 속도와 USB 3.2 (2017)의 전송 속도를 제공하여 최대 20 GBIT/S (둘 다 SuperSpeed+라고도 함)를 제공하여 두 번 업데이트되었습니다.
사용 가능한 USB 3 커넥터 유형에는 3.x 유형 A, 3.x 유형 B 및 USB3.x Micro B가 포함됩니다. MINI-B 표준은 USB Gen 2 신호 만 지원하기 때문에 USB3.0 MINI-B 커넥터가 없습니다.

USB 4 (USB4로 공식적으로 작성된)를 지원하는 제품이 2020 년 중반에 출시되기 시작했기 때문에 2019 년에 USB 3은 더 이상 장기적으로 새로운 표준으로 남아 있지 않을 것이라고 발표되었습니다. USB4는 Thunderbolt 3 프로토콜을 기반으로하며 DisplayPort 및 PCI Express의 터널링을 지원하며 처리량이 20-40Gbps입니다.

비표준 USB 커넥터

비표준 USB 커넥터는 일반적으로 위에서 언급 한 일반적으로 사용되는 주류 유형에 속하지 않는 USB 호환 포트, 소켓 또는 연결 어댑터를 나타냅니다. 여기에는 다음과 같은 제품이 포함될 수 있습니다.

Micro USB-A- 주로 더 빠른 Type-C 포트가 부족한 새로운 장치에서 주로 사용
미니 A/B- 미니 A 형 또는 미니 B 형 플러그 및 케이블을 허용 할 수있는 다목적 커넥터
Micro AB- 위의 유형의 작은 버전으로, USB-on-the-GO 장치 용 장치 용으로 특별히 설계되었습니다.
USB 변환기 및 어댑터 - a to a, b to b, a to b 및 b ~ a를 포함하여

산업용 USB 커넥터

산업용 커넥터는 일반적으로보다 까다로운 환경에서 매우 내구성이 뛰어난 커넥터입니다. 여기에는 다음 디자인 요소가있는 버전이 포함될 수 있습니다.

먼지와 수분의 입학에 저항 할 IP 등급이
완전히 방수 및 내구성 열가소성 하우징
재밍, 진동 또는 갑작스런 움직임으로 인한 마찰 유형 USB 포트 유형의 우발적 인 단절을 방지하기위한 높은 유지력 또는 스냅 메커니즘.

USB 커넥터의 응용 프로그램

USB 포트 및 플러그는 여러 다른 USB 장치와 주변 장치를 컴퓨터에 연결하는 프로세스를 단순화하기 위해 개발되었습니다. 많은 오래된 포트 유형이 여전히 널리 사용되지만 (특히 레거시 하드웨어의 경우) 새로운 주변 장치를 제조 할 때 이에 대한 의존성이 줄어 듭니다.
USB 커넥터는 거의 어디에나 있습니다. 오늘날, 랩톱 및 휴대폰에서 프린터, 마이크, 헤드폰 및 자동차까지 거의 모든 유형의 전자 및 통신 하드웨어에서 USB 연결을 찾을 수 있습니다.
요컨대, PCB (인쇄 회로 보드)를 포함하는 거의 모든 장치에는 적어도 하나의 유형의 USB 포트가있을 수 있습니다. PCB USB 커넥터 및 관련 구성 요소는 저렴하고 구매하기 쉽고 패널, 표면, 통로 및 케이블 장착과 같은 다양한 방법으로 설치할 수 있습니다.

많은 장치 유형이 이제 USB ON-THE-GO (USB OTG)라는 새로운 표준을 지원하여 특정 제품이 호스트와 장치 역할간에 전환 할 수 있도록합니다. 일반적인 예는 외부 주변 장치에서 데이터를 가져 오기 위해 대량 저장 장치 및 USB 카드 리더 역할을 할 수있는 휴대폰입니다.

남성과 여성 커넥터의 차이점은 무엇입니까?

수컷과 여성 커넥터 (커넥터의 두 성별로도 알려짐)의 차이점은 하나가 삽입되고 다른 하나는 삽입된다는 것입니다.
여성 USB 커넥터는 슬롯, 소켓 또는 잭이라고도하는 포트를 참조하십시오. 이것은 일반적으로 호스트 장치 또는 허브에서 발견되며 외부 USB 장치 및 주변 장치를 삽입 할 수 있습니다.
수컷 USB 커넥터 (일반적으로 플러그라고하는)는 거의 항상 케이블 끝에서 발견되거나 때로는 USB 메모리와 같은 작은 액세서리에 물리적으로 부착됩니다. 이것은 일반적으로 더 큰 장치의 인클로저 내부에있는 암컷 포트에 삽입됩니다.
모든 유형의 범용 직렬 버스 잭-마이크로 USB-B 남성 커넥터, USB-A 여성 커넥터 등에 대한 수컷과 여성 커넥터를 찾을 수 있습니다.이 유형에 관계없이 연결을 형성하기 위해 반대 성별의 두 구성 요소가 항상 필요하기 때문입니다.
다양한 유형 및 세대의 USB 커넥터에 대한 다양한 성 어댑터 및 컨버터를 구입할 수도 있습니다. 여기에는 남성 대 남성, 여성 대 여성, 남성 대 여성 및 여성 대 남성 USB 항구가 포함됩니다.

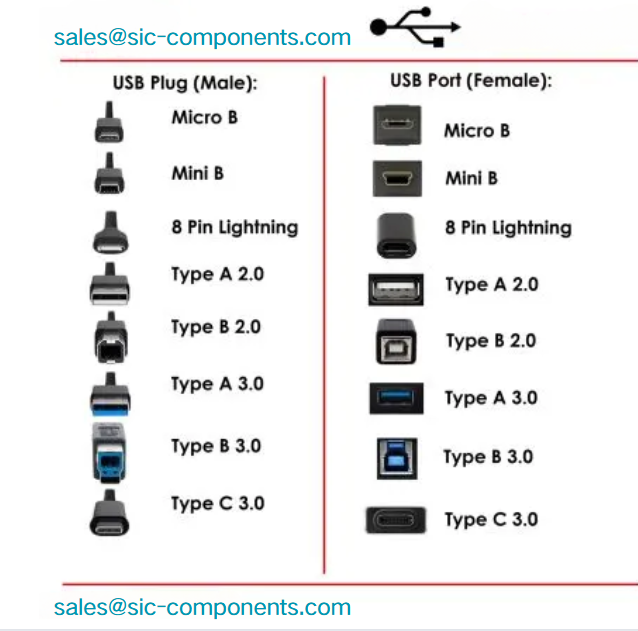

Male and Female Connectors.png
